Purmo - grzejnik kanałowy Aquilo FMK 140

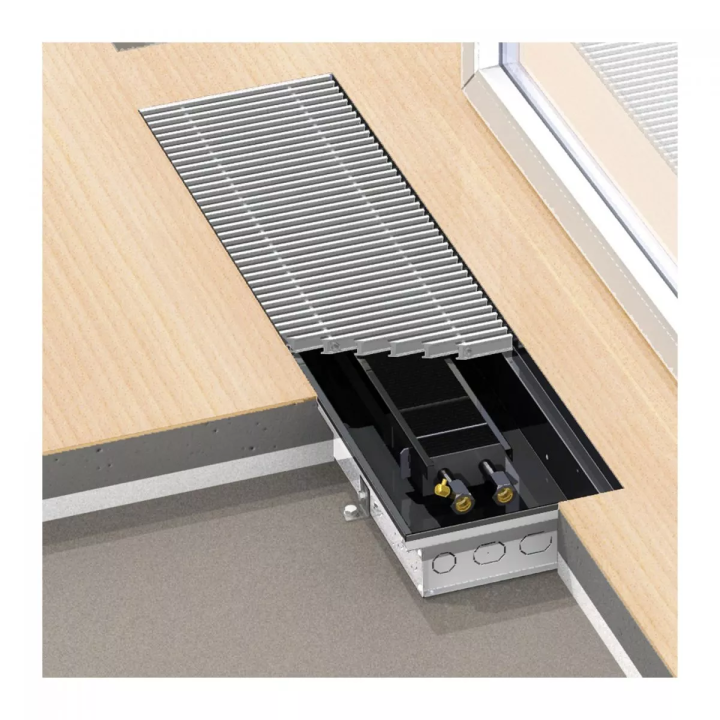

Aquilo FMK to kanałowy grzejnik bez wentylatora. Przeznaczony do podłóg ogrzewanych pomieszczeń. Element grzejny stanowi miedziano-aluminiowy wymiennik ciepła zamontowany w wannie stalowej obustronnie ocynkowanej. Wanna (od wewnątrz) oraz wymiennik są pomalowane na kolor czarny. Od góry grzejnik jest zabezpieczony poprzeczną lub podłużną kratką maskującą (należy ją zamówić osobno).

Dane techniczne

• materiał wymiennika: rurki miedziane z nałożonymi lamelami aluminiowymi
• materiał wanny: w standardzie blacha stalowa obustronnie ocynkowana (od wewnątrz lakierowana proszkowo na kolor czarny RAL 9005); opcjonalnie stal nierdzewna
• materiał kratki: drewno (dąb, buk); duraluminium (kolor naturalny, jasny brąz, ciemny brąz lub czarny); stal nierdzewna
• przyłącza 2 x G 1/2'' gwint wewnętrzny
• ciśnienie robocze 10 bar
• ciśnienie próbne 13 bar
• temperatura maksymalna 110°C

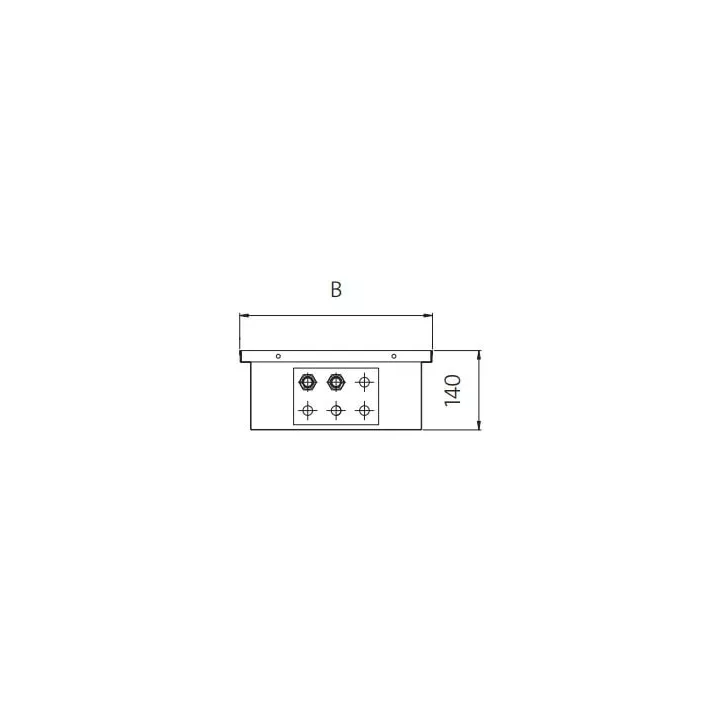

• wysokość 140 mm

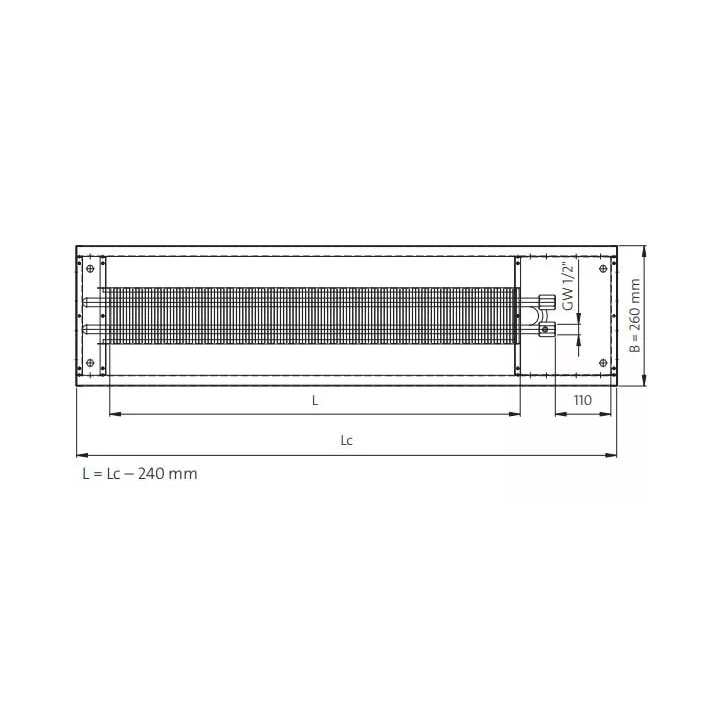

• długość od 1000 do 3500 mm
• szerokość 180, 260, 290, 340, 420 mm
• gwarancja 10 lat

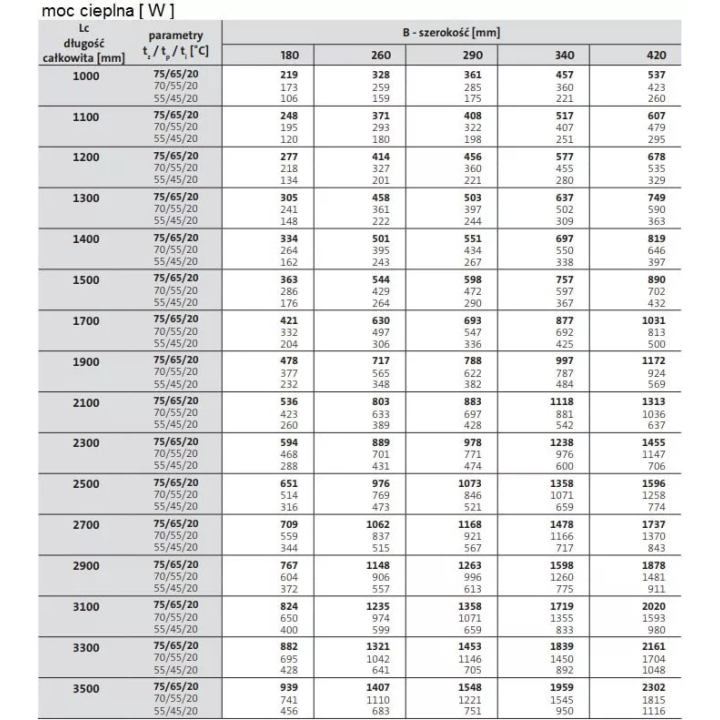

Moc cieplna grzejnika podana według normy PN-EN 442.

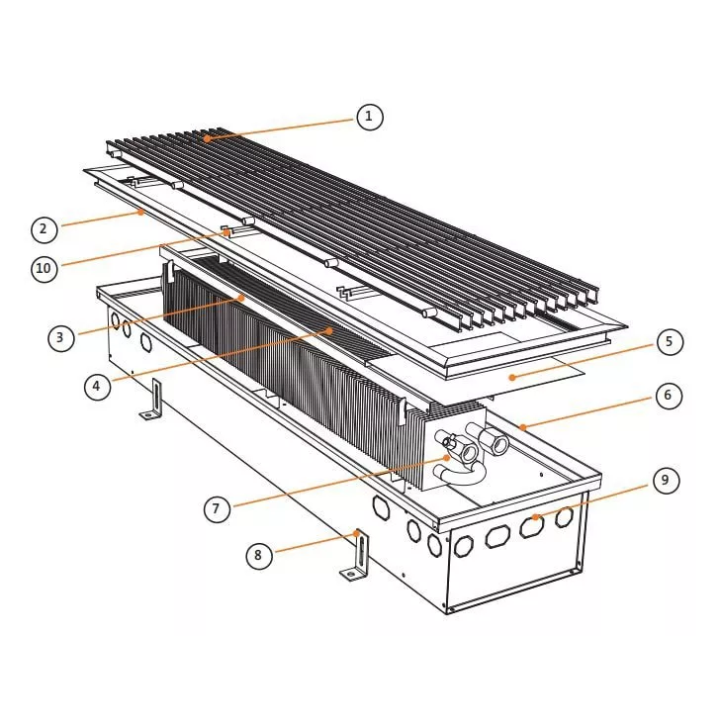

Budowa

1 - kratka poprzeczna zwijana lub kratka podłużna - rysunek przedstawia kratkę podłużną, dla której wymagane jest zastosowanie wzmacniających poprzeczek montażowych
2 - opcjonalnie listwa wykończeniowa typu L, Z lub U (tylko w przypadku kratek PML, PMZ i PMU; nie występuje w przypadku typu PMO) - rysunek przedstawia listwę typu Z
3 - blacha konwekcyjna
4 - wymiennik ciepła
5 - blacha maskująca podłączenie do instalacji c.o.
6 - wanna grzejnika
7 - odpowietrznik
8 - elementy mocujące do podłoża
9 - przepusty przyłączeniowe do instalacji c.o. (do wyłamania)
10 - wzmacniające poprzeczki montażowe (tylko dla kratek podłużnych)

Wyposażenie

Wymiennik:

• odpowietrznik ręczny
• dwie osłony boczne wymiennika
• zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G 1/2''

Wanna:

• śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2,5 m - 4 szt., powyżej 2,5 m - 6 szt.)
• 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny
• wyłamywane przepusty dla podłączenia instalacji c.o.
• 2 gumowe przepusty dla podłączenia instalacji elektrycznej
• pokrywa z blachy stalowej maskująca przyłącza do wymiennika
• płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu oraz zabezpieczająca przed zdeformowaniem wanny podczas betonowania
