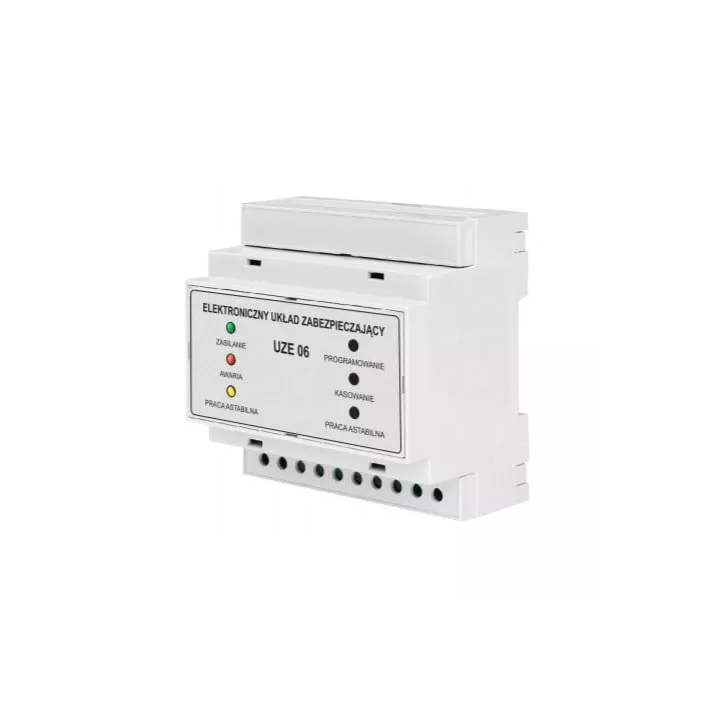

DK System - układ zabezpieczający elektroniczny UZE 06

Elektroniczny układ zabezpieczający UZE 06. Przystosowany jest do zabezpieczania pomp przed pracą bez wody tzw. „suchobiegiem”, przeciążeniem oraz brakiem przepływu wody w instalacji. Działanie układu polega na ciągłym pomiarze prądu pobieranego przez silnik pompy i porównywaniu go z nastawionymi wartościami prądu „suchobiegu” i “przeciążenia”. Gdy dojdzie do przekroczenia nastawionych wartości następuje odmierzanie czasu zadziałania wynoszącego około 3 sekundy. Jeśli zakłócenie jest ciągłe, to po odmierzeniu czasu następuje rozłączenie układu sterowania pompy. Jeśli czas wystąpienia zakłócenia jest krótszy od czasu zadziałania, odliczanie czasu zostaje przerwane i układ odmierzania czasu zostaje wyzerowany. W pompach, które mają zasilanie 3x400 V przy braku napięcia zasilającego w fazie pomiarowej układ reaguje jak w przypadku suchobiegu, a gdy jest brak napięcia w którejś z pozostałych faz układ reaguje jak przy przeciążeniu. Układ umieszczony jest w obudowie typu Modulbox, która wykonana jest z tworzywa sztucznego i przeznaczona do montażu na szynie.

Dane techniczne

• znamionowe napięcie zasilania 230, 400 V/50 Hz
• prąd znamionowy – zestyk sterujący 8 A/250 V
• prąd znamionowy 0-25 A/50 Hz
• stopień ochrony IP20
• układ do wbudowania na szynie
• wymiary regulatora 90 x 87 x 58 mm
• temperatura otoczenia od 0°C do + 40°C
• tryb pracy: M – monostabilny (trwałe wyłączenie pompy); A – astabilny (wyłączenie–przerwa–powtórne załączenie), przełączalny
