Tatarek - Regler für Heizsysteme RT-08 GX Hybrid Titanium

Steuerung für Kaminsysteme mit Wasserfuß oder Wassermantel. Hat eine grafische Anzeige. Kombiniert die Funktionen des Optimierers des Verbrennungsprozesses und der Steuerung für den Kamin mit einem Wassermantel oder einer Wasserbasis. Die Hauptaufgabe der Steuerung besteht darin, den Betrieb des Ofens hinsichtlich der erhaltenen Leistung zu optimieren und seinen Betrieb auf dem vom Benutzer geforderten Temperaturniveau zu stabilisieren. Dieser Vorgang wird mittels einer Drossel durchgeführt, die die Luftzufuhr zur Brennkammer auf Basis eines Abgassensors reibungslos regelt.

Ausrüstung

• ein Sensor zur Messung der Abgastemperatur
• drei Wassertemperatursensoren

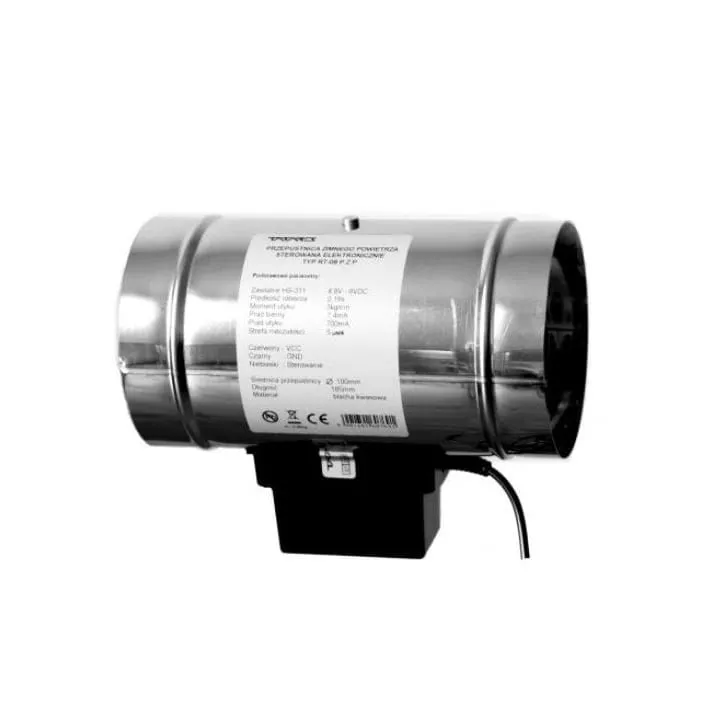

• Luftzufuhrklappe (dicht)
• Montagebox für verdeckte Installation
• Titan Design Version

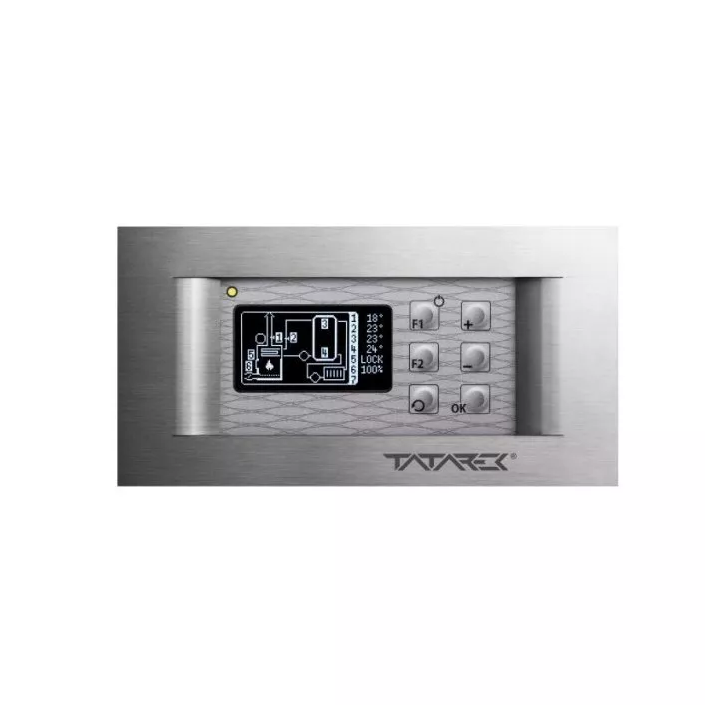

• Grafikdisplay

Grundlegende Steuerungsfunktionen

• reibungslose Steuerung der Drosselklappe zur Regelung der Verbrennungsluftzufuhr anhand der Abgastemperatur
• Stabilisierung und Verlängerung des Verbrennungsprozesses im Kamin
• Informieren über die Notwendigkeit, Kraftstoff nachzufüllen
• Verhinderung einer Überhitzung des Ofens
• Verhindern, dass der Ofen nach der Arbeit abkühlt
• Vermeidung von Wasserüberhitzung in der Anlage
• Zusammenarbeit mit dem Ofentürsensor
• Speicher bei Stromausfall
• Öffnen / Schließen der Klappe bei Stromausfall
• Zusammenarbeit mit Schornsteinklappenservo, Belüftung oder Zugluftgenerator
• Wartung der Pufferladepumpe oder des Laddomat
• Betrieb der Umwälzpumpe oder der zweiten Ladepumpe

Technische Daten

• 230 V / 50 Hz Stromversorgung
• 5 W Stromverbrauch ohne Last
• maximale Anschlussleistung 750 W.
• Hilfsstromversorgung 4,8 V / 60 mAh Batterie
• Anzahl der Ausgänge, die den Gasantrieb steuern 1 * 5 V / 500 mA / DC
• Anzahl der Steuerausgänge 3 * 250 W / 230 V / 50 Hz
• Genauigkeit der Abgas- / Wassertemperaturmessung 5 C / 2 C.
• Temperaturauflösung 1 C.
• Mengensensor bei Abgastemperatur 1 * Thermoelement Typ K (1200 C)
• Mengensensor bei Wassertemperatur 3/4 * KTY (0 ... + 100 C)
