Drizoro - schnell abbindender flüssiger Mörtel Watmat

Flüssiges Watmat ist ein schnell abbindender, nicht schrumpfender Vergussmörtel. Tritt als Einkomponentenprodukt auf Basis von Spezialzement und Zusatzmitteln auf, nur zum Mischen mit Wasser. Enthält kein Chlorid und Metallaggregat. Es ist in zwei Varianten erhältlich: Watt Winter Liquid Watmat (bei Umgebungstemperatur bis 15 ° C), W Summer Liquid Watmat (ab 15 ° C). Es haftet gut am Boden. Eine Farbe ähnlich der von Beton. Flüssiges Watmat ist ein selbstnivellierender Mörtel.

Technische Daten

• graues Pulver
• maximale Korndicke weniger als 0,8 mm
• Pulverdichte 1,24-1,38 g / cm ³
• Volumendichte des mit Wasser vermischten Mörtels 2,15 g / cm ³
• Arbeitszeit (bei 20 ° C) mindestens 10 min
• Konsistenz von frischem Mörtel 11-13 cm
• Biegefestigkeit nach 1 h ab 3 MPa; nach 2 h ab 3 MPa; nach 4 h ab 4 MPa; nach 1 Tag ab 8 MPa; nach 7 Tagen ab 9 MPa; nach 28 Tagen ab 13 MPa
• Druckfestigkeit nach 1 h ab 12 MPa; nach 2 h ab 17 MPa; nach 4 h ab 38 MPa; nach 1 Tag ab 49 MPa; nach 7 Tagen ab 50 MPa; nach 28 Tagen ab 60 MPa
• Elastizitätskoeffizient unter Kompression von 20-40 GPa
• Schrumpfung nach einer Aushärtezeit von höchstens 56 Tagen 0,78 ‰
• Schwellung nach 90 Tagen auf 0,3 ‰
• Bodenhaftung, Abziehmethode: ohne F200-Frostbeständigkeitstest mindestens 2 MPa; nach Prüfung der Frostbeständigkeit F 200 ab 1,5 MPa
• Frostbeständigkeit nach 200 Zyklen: Gewichtsverlust nicht mehr als 5%; eine maximale Abnahme der Biegefestigkeit um 20%; 20% Abnahme der Druckfestigkeit
• Verbrauch von 1,8 kg / m ² / mm

Anwendung

• Einbau von Mannloch und Einlass in das Abwassersystem
• Gießen von Steinschotter in das Fundament einer Kommunikationsleitung
• Montage von Ankerbolzen, Balustraden, Stange
• Reparatur von Treppen und Bordsteinkante
• Reparatur von Defekten an Betonoberflächen, Parkplatten
• Erhöhen der Dicke horizontaler Betonoberflächen
• Verwendung in Räumen mit schlechter Belüftung - dank Ungiftigkeit und Geruchslosigkeit
• chemische Beständigkeit
• Beständigkeit gegen Öl und Ölmaterialien
• Säurebeständigkeit nach pH über 3

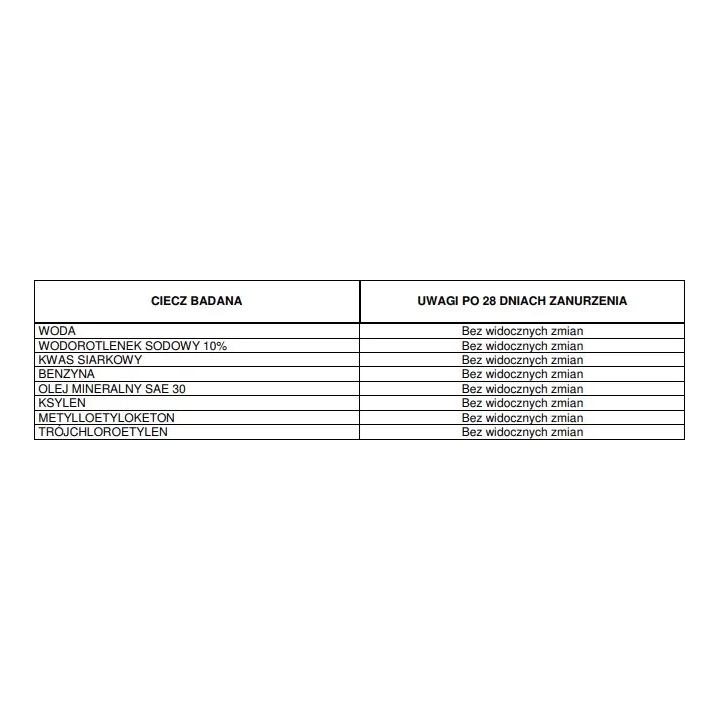

Chemische Beständigkeit gegen verschiedene Lösungen (ASTM-267):
