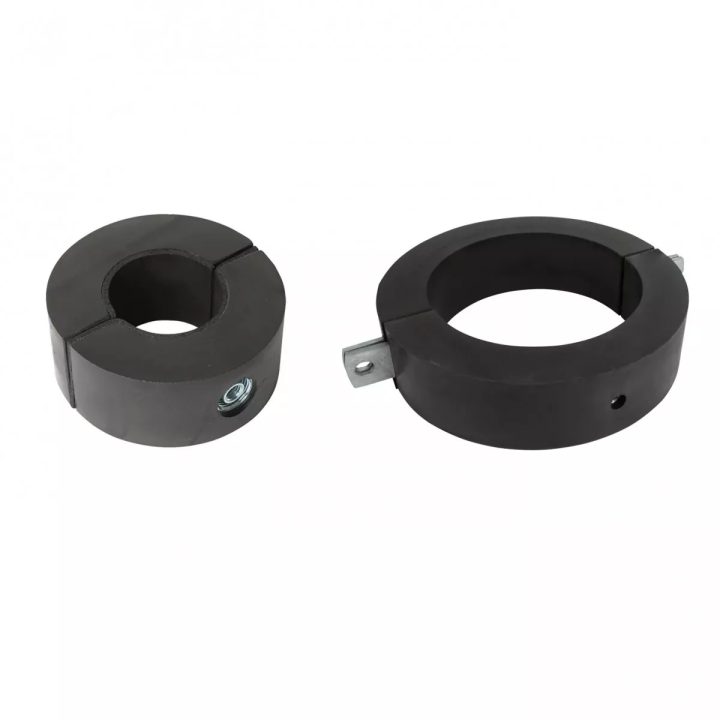

Obejma lodowa masywna służy do instalacji chłodniczych oraz z zapobiega wydostawaniu się skroplin na zewnątrz.
Właściwości
- obejma z dwiema śrubami pokryta tworzywem piankowym PUR
- do mocowania wszystkich typów rur izolowanych termicznie
- nie wymaga klejenia połówek obejmy, dzięki zastosowanej izolacji kauczukowej na jej łączeniu
- stosowane przy mocowaniach ciężkich (np. w przypadku dużych odległości pomiędzy punktami mocowania)
- powierzchnia obejmy jest szlifowana dla lepszego połączenia z izolacją rur
- izolacja obejm zapobiega tworzeniu się mostków cieplnych i korozji elementów stalowych
- materiał: obejma stalowa; łupki izolacyjne wykonane z PUR/PIR zamknięte w komorze z twardej pianki
- obejma: ocynkowana elektrolitycznie
- bardzo dobre właściwości termo-mechaniczne
- zakres temperatur od -50°C do +105°C

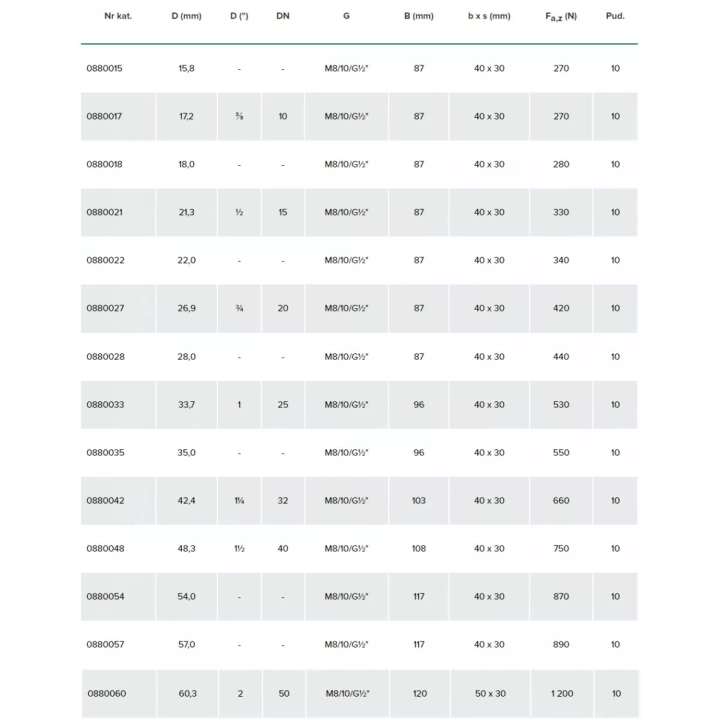

Dane techniczne
| Nr kat. | D (mm) | D (") | DN | G | B (mm) | b x s (mm) | Fa,z (N) | Pud. |
|---|
| 0880015 |
15,8 |
- |
- |
M8/10/G½" |
87 |
40 x 30 |
270 |
10 |
| 0880017 |
17,2 |
⅜ |
10 |
M8/10/G½" |
87 |
40 x 30 |
270 |
10 |
|
| 0880018 |
18,0 |
- |
- |
M8/10/G½" |
87 |
40 x 30 |
280 |
10 |
|
| 0880021 |
21,3 |
½ |
15 |
M8/10/G½" |
87 |
40 x 30 |
330 |
10 |
|
| 0880022 |
22,0 |
- |
- |
M8/10/G½" |
87 |
40 x 30 |
340 |
10 |
|
| 0880027 |
26,9 |
¾ |
20 |
M8/10/G½" |
87 |
40 x 30 |
420 |
10 |
|
| 0880028 |
28,0 |
- |
- |
M8/10/G½" |
87 |
40 x 30 |
440 |
10 |
|
| 0880033 |
33,7 |
1 |
25 |
M8/10/G½" |
96 |
40 x 30 |
530 |
10 |
|
| 0880035 |
35,0 |
- |
- |
M8/10/G½" |
96 |
40 x 30 |
550 |
10 |
|
| 0880042 |
42,4 |
1¼ |
32 |
M8/10/G½" |
103 |
40 x 30 |
660 |
10 |
|
| 0880048 |
48,3 |
1½ |
40 |
M8/10/G½" |
108 |
40 x 30 |
750 |
10 |
|
| 0880054 |
54,0 |
- |
- |
M8/10/G½" |
117 |
40 x 30 |
870 |
10 |
|
| 0880057 |
57,0 |
- |
- |
M8/10/G½" |
117 |
40 x 30 |
890 |
10 |
|
| 0880060 |
60,3 |
2 |
50 |
M8/10/G½" |
120 |
50 x 30 |
1 200 |
10 |
|
| 0880076 |
76,1 |
2½ |
65 |
M8/10/G½" |
136 |
50 x 30 |
1 480 |
10 |
|
| 0880089 |
88,9 |
3 |
80 |
M8/10/G½" |
149 |
50 x 30 |
1 730 |
10 |
|
| 0880108 |
108,0 |
- |
- |
M8/10/G½" |
188 |
60 x 40 |
2 530 |
10 |
|
| 0880114 |
114,3 |
4 |
100 |
M8/10/G½" |
195 |
60 x 40 |
2 670 |
3 |
|
| 0880133 |
133,0 |
- |
- |
M8/10/G½" |
219 |
60 x 40 |
3 110 |
5 |
|
| 0880139 |
139,7 |
5 |
125 |
M8/10/G½" |
219 |
60 x 40 |
3 270 |
5 |
|
| 0880159 |
159,0 |
- |
- |
M12 - G½" |
239 |
60 x 40 |
3 720 |
5 |
|
| 0880168 |
168,3 |
6 |
150 |
M12 - G½" |
248 |
60 x 40 |
4 400 |
5 |
|
| 0880219 |
219,1 |
8 |
200 |
M16 |
340 |
100 x 60 |
5 260 |
5 |
|
| 0880273 |
273,2 |
10 |
250 |
M16 |
493 |
100 x 60 |
14 100 |
2 |
|
| 0880324 |
324,3 |
12 |
300 |
M20 |
576 |
100 x 60 |
16 800 |
2 |
|
| 0880355 |
355,6 |
14 |
350 |
M20 |
576 |
100 x 60 |
18 400 |
1 |
|
| 0880368 |
368,0 |
- |
350 |
M20 |
580 |
120 x 60 |
18 800 |
1 |
|
| 0880406 |
406,4 |
16 |
400 |
M24 |
646 |
120 x 60 |
20 480 |
1 |
|
