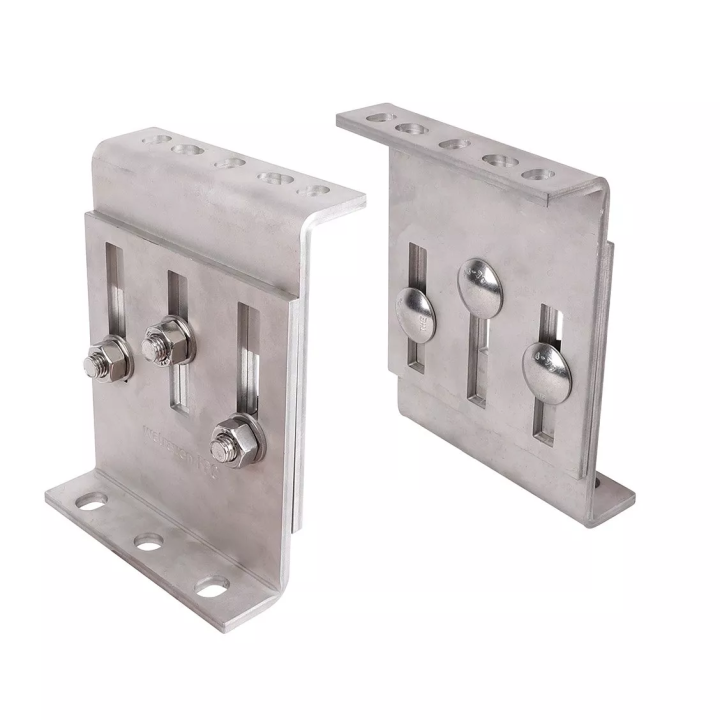

Walraven - konsola punktu stałego FPC Medium STN BIS

Konsole punktu stałego FPC używany do montowania rur w połączeniu z obejmami HD 1500 ze stali nierdzewnej lub obejmami HD ze stali nierdzewnej z okładziną.

Właściwości

• moment dokręcenia śrub mocujących konsolę - 75 Nm
• punkty stałe dla dużych obciążeń z regulacją wysokości
• materiał: części metalowe ze stali nierdzewnej 1.4404 (A4) - EN 10088, AISI 316L; wkręty, nakrętki, podkładki wykonane ze stali nierdzewnej 1.4401 (A4) - EN 10088, AISI 316

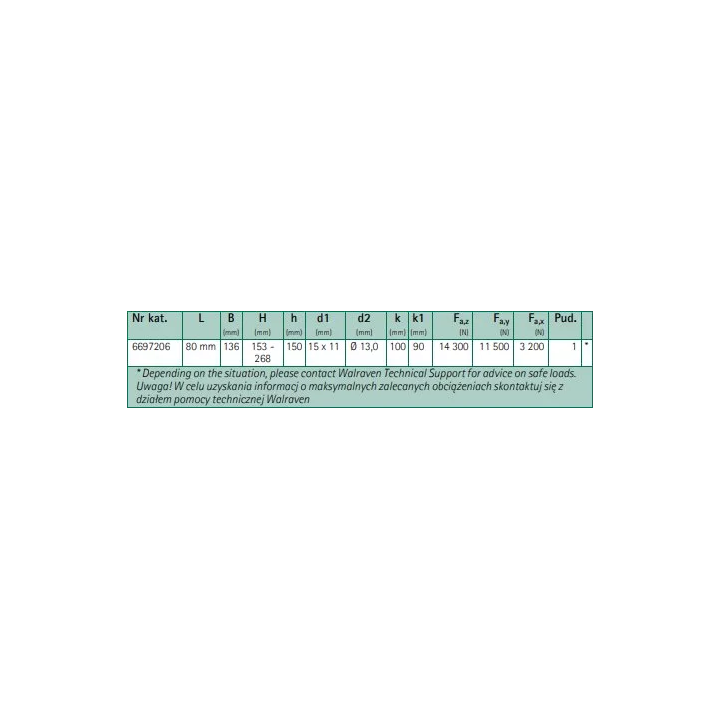

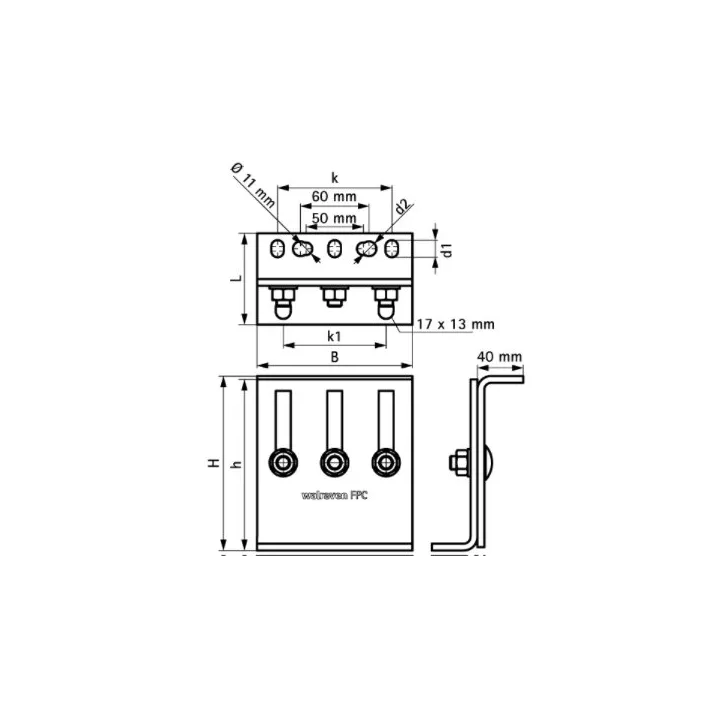

Dane techniczne

• Nr kat. 6697206
• L 80 mm
• B (mm) 136
• H (mm) 153 - 268
• h (mm) 150
• d1 (mm) 15 x 11
• d2 (mm) 13
• k (mm) 100
• k1 (mm) 90
• F_a,z (N) 14 300
• F_a,y (N) 11 500
• F_a,x (N) 3 200
• Pud. 1
