Plum - czujnik płomienia optyczny OCP-4

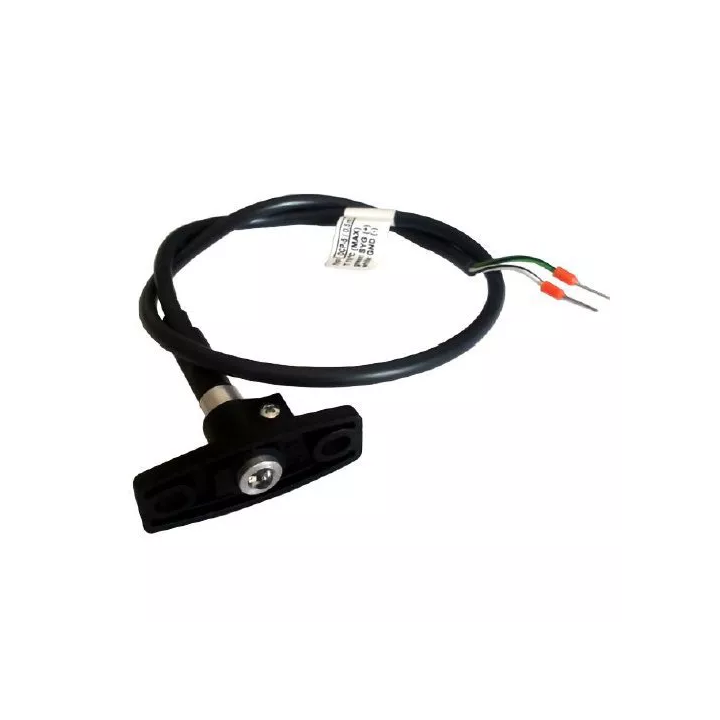

Optyczny czujnik płomienia Plum OCP-4 do wykrywania obecności płomienia w palniku. Współpraca z regulatorami typu ecoMax.

Instalacja

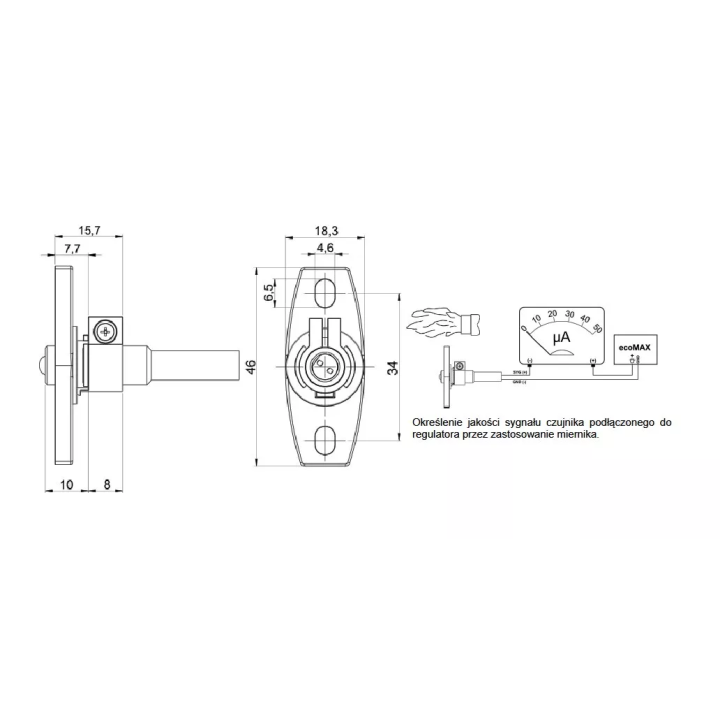

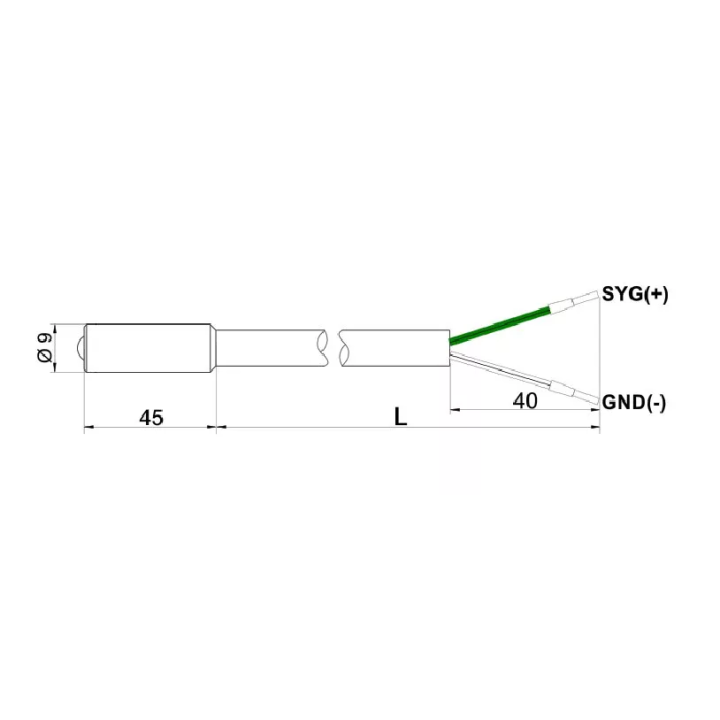

Czujnik instaluje się przy pomocy kołnierza montażowego. Podczas podłączenia elektrycznego przewodów sygnałowych czujnika do elektronicznego sterownika palnika trzeba zachować odpowiednią polaryzację przewodów czujnika, tj. GND(-) - biały przewód, SYG(+) - zielony przewód. Mocowanie - zacisk i kołnierz - dostępne są jako standardowe wyposażenie. Instalacja - dowolna pozycja.

Dane techniczne

• napięcie zasilające 12 VDC
• stopień ochrony IP 40
• zakres temperatury pracy od -20ºC do +70ºC
• temperatura przechowywania od -30ºC do +70ºC
• maksymalny prąd wyjściowy 17 μA
• prąd w obwodzie czujnika przy jasności płomienia 0% ≤ 0,5 μA
• prąd w obwodzie czujnika przy jasności płomienia 100% ≥ 10 μA
• kąt widzenia płomienia 50º
• długość przewodu L 500 mm
