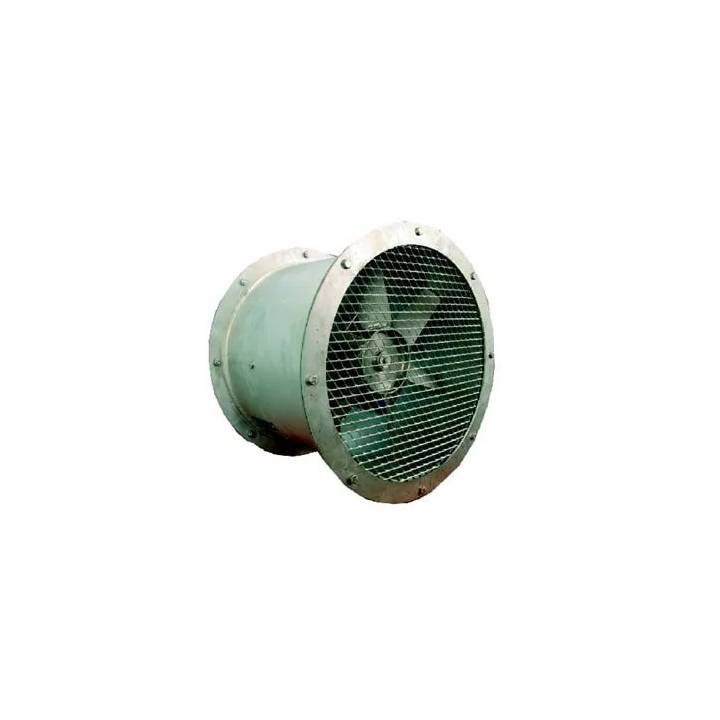

Konwektor - wentylator osiowy kanałowy oddymiający WOK/OD 400 V

Wentylator osiowy kanałowy oddymiający typu WOK-.../OD z wirnikiem osiowym jest przeznaczony do usuwania dymu i ciepła z pomieszczeń podczas pożaru oraz do normalnej wentylacji. Wentylacja ułatwia ewakuację ludzi i sprzętu objętych pożarem, chroni konstrukcję budynku oraz wyposażenie przed temperaturą, a także utrudnia rozprzestrzenianie się pożaru do sąsiednich pomieszczeń.

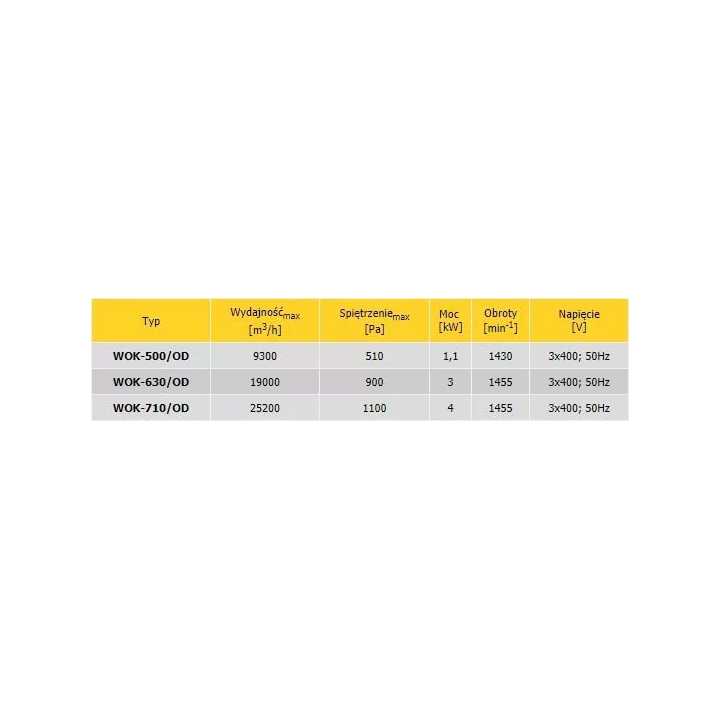

Dane techniczne

• napędzany silnikiem trójfazowym jednobiegowym
• kategoria temperatury typu F400: 400ºC - 120min
• izolacja klasy H
• stopień ochrony mechanicznej IP 55

Budowa

Obudowa wentylatora wykonana jest z blachy stalowej kwasoodpornej zwiniętej w kształcie rury, do której przymocowane są pierścienie. Silnik elektryczny wraz z wirnikiem zamocowany jest na wsporniku umieszczonym wewnątrz obudowy. Wirnik osadzony jest bezpośrednio na wale silnika i zabezpieczony zespołem krążka dociskowego z podkładką odginaną, wykonaną z blachy kwasoodpornej. Wlot i wylot wentylatora zabezpieczony jest kwasoodporną siatką ochronną.

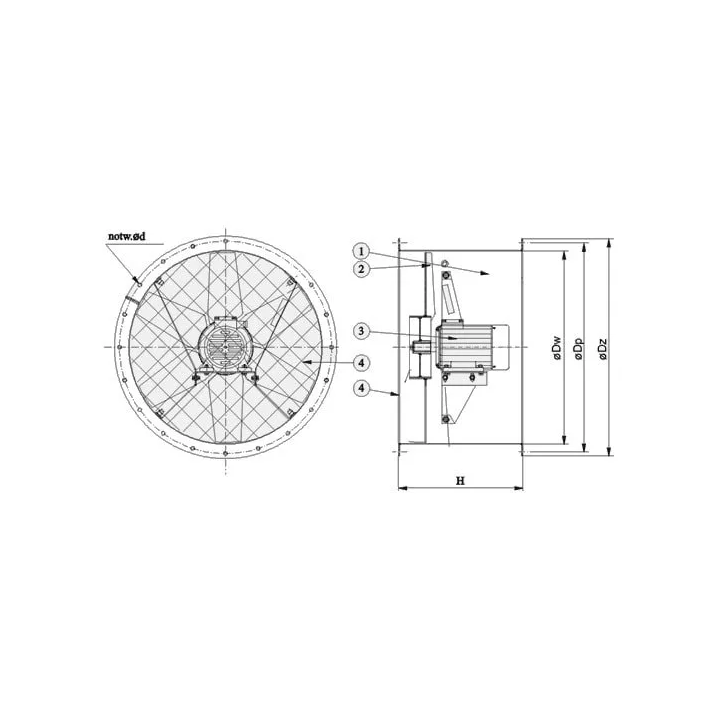

1 - obudowa wentylatora
2 - wirnik osiowy
3 - silnik elektryczny
4 - siatka ochronna

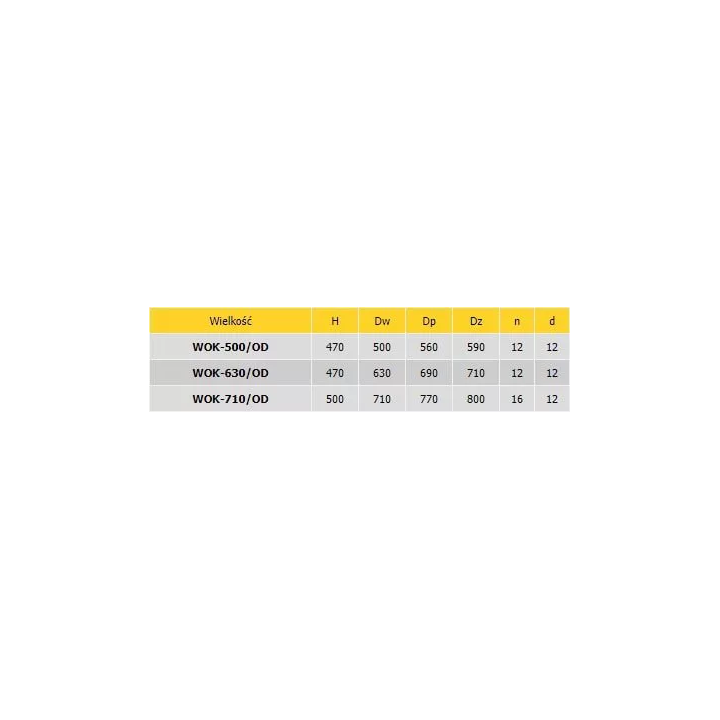

Wymiary podane w [mm].
