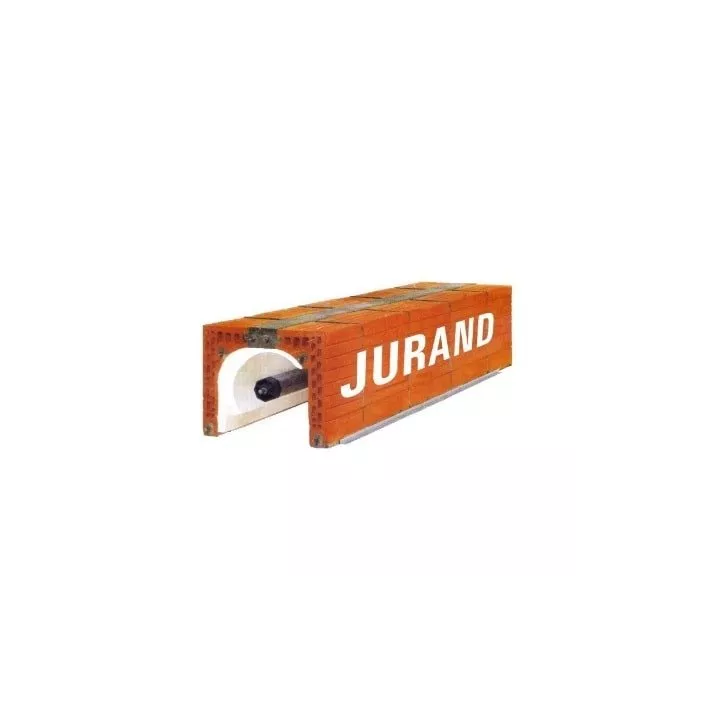

Jurand - nadproże ceramiczne

Nadproże ceramiczne skrzynka do rolety zewnętrznej posiadajace siłę nośną dedykowane do ścian konstrukcyjnych i osłonowych, o przeznaczeniu wewnętrznym, osłonowym lub antywłamaniowym. Wytwarzane jest ze szczelinowych kształtek ceramicznych z dodatkową izolacją cieplną eliminującą w znacznym stopniu mostek termiczny.

Cechy

• wysokość nadproży jest stała - 305 mm, a szerokość wynosi 300, 365, 425, 490 mm
• wszystkie nadproża zbrojone są górą i dołem dwoma prętami stalowymi o średnicy 6 mm każdy
• zbrojenie scalające nadproże znajdujące się w ukosnych bruzdach, jest wykonane także z prętów o średnicy 6 mm
• nadproża wykonywane są z betonu zwykłego o klasie nie niższej niż B20
• uziarnienie kruszywa w betonie nie moze być większe niż 8 mm
• pręty zbrojeniowe wytworzone ze stali żebrowanej o średnicy 6 mm

Zastosowanie

Produkt znajduje zastosowanie przy przysklepianiu otworów okiennych i drzwiowych, głównie w ścianach zewnętrznych. Montowane rolety we wnętrzu nadproży stanowią dodatkowe zamknięcie otworów okiennych lub drzwiowych. Wielkość mostka termicznego w miejscu nadproża jest zmniejszona dzięki wewnętrznej przestrzeni nadproża, która jest ocieplona dodatkowo wkładką styropianową.

Dane techniczne

• długość kształtek ceramicznych wynosi 220 mm
• odchyłki wymiarów kształtek ceramicznych nie mogą przekraczać przy wymiarze do 100 mm ± 2 mm, przy wymiarze od 101 mm do 200 mm ± 3 mm, przy wymiarze ponad 200 ± 4 mm
• dopuszczalne niedokładności wykonania kształtek: odchylenie od płaszczyzny powierzchni zewnętrznych kształtek - 2 mm; odchylenie od kąta prostego między powierzchniami zewnętrznymi kształtek - 2 mm; odchylenie od kąta prostego między powierzchniami zewnętrznymi kształtek i powierzchniami czołowymi - 3 mm
• nasiąkliwość kształtek nie moze być mniejsza niż 6% i nie większa niż 22%
• masa kształtki w stanie powietrzno-suchym nie większa niż 6,0 kg
• wytrzymałość na działanie siły zginającej (przypadająca na dwie kształtki zestawione) nie moze być mniejsza niż 440 kN
• kształtki poddane 20 cyklom zamrażania do temperatury -20°C i odmrażania nie powinny wykazywać żadnych uszkodzeń (pęknięć, rys, odprysków i złuszczeń)
• beton zwykły powinien mieć klasę nie mniejszą niż B20; uziarnienie kruszywa nie powinno być większe niż 8 mm
• do zbrojenia nadproży powinny być stosowane stalowe pręty żebrowane o średnicy 6 mm, ze stali klasy A-IIIN
• dopuszczalne odchyłki wymiarów nadproży wynoszą szerokość ± 4 mm, wysokość ± 4 mm, długość ± 10 mm
• dopuszczalne niedokładnośći wykonania nadproży: odchylenie od kąta prostego między powierzchnią podstawy i pionowymi ścianami nadproża - 3 mm, wychylenie nadproża z płaszczyzny pionowej - 5 mm, wychylenie nadproża z płaszczyzny poziomej - 3 mm
• współczynnik przenikania ciepła k [W/m2K]: 0,49 (grubość ściany od 24,0 cm
  od 30,0 cm); 0,37 (grubość ściany od 36,5 cm od 45,5 cm); 0,25 (grubość ściany od 42,5 cm i powyżej)
• szacunkowa waga nadproża na 1 mb: 60 (grubość ściany od 24,0 cm od 30,0 cm); 64 (grubość ściany od 36,5 cm od 45,5 cm); 67 (grubość ściany od 42,5 cm i powyżej)

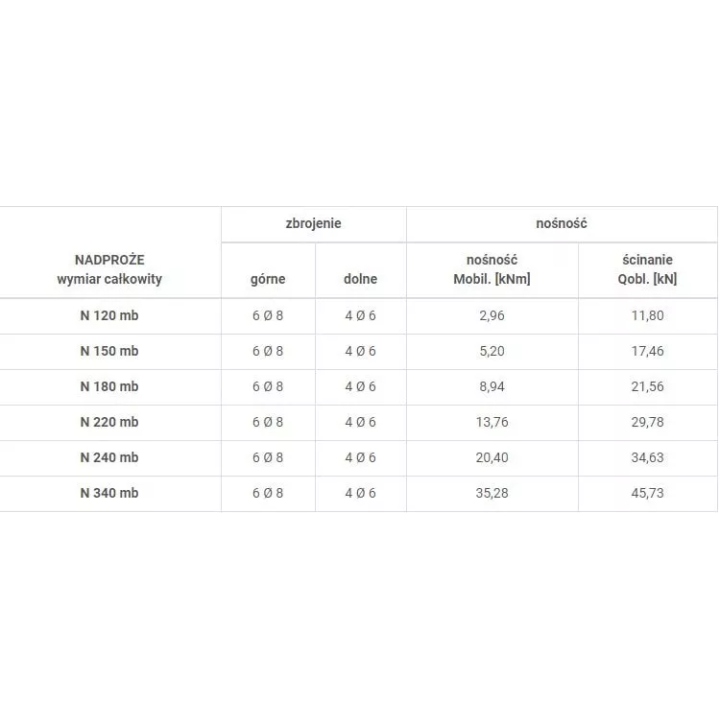

Szacunkowe obliczenia nośności nadproży
