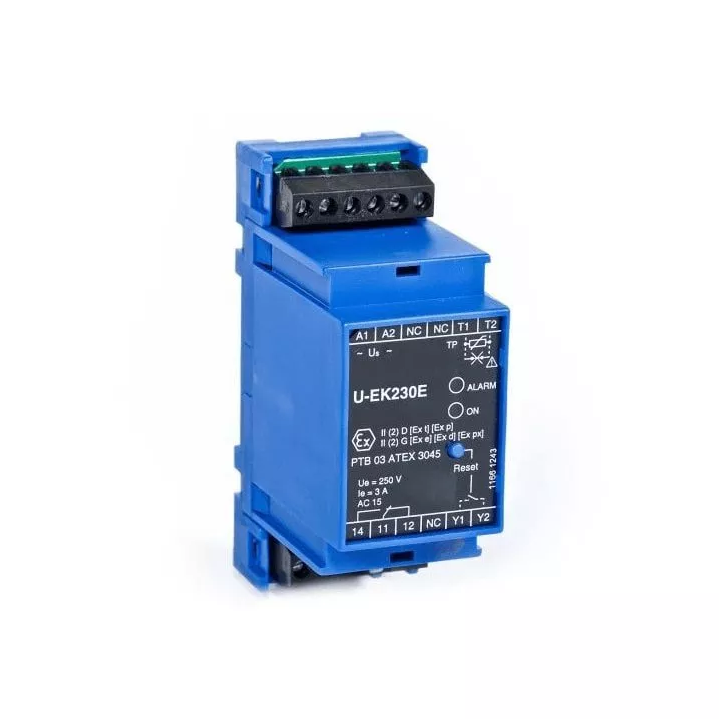

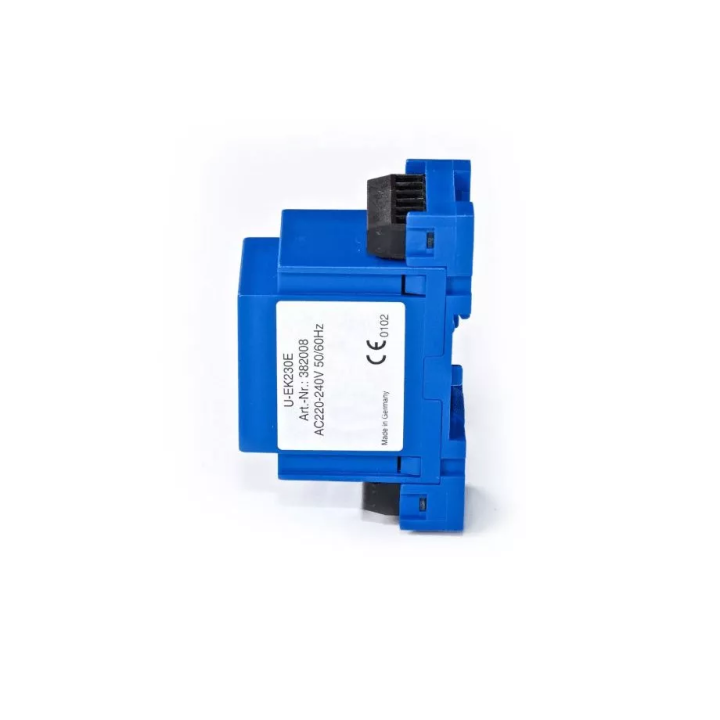

Harmann - automatyka - wyłącznik U-EK230E

Urządzenie ochrony termicznej przeznaczone dla silników jedno- i trójfazowych standardowych oraz przeciwwybuchowych (EX), wyposażonych w pozystorowe czujniki temperatury PTC. Dla silników EX, urządzenie należy zainstalować poza strefą zagrożenia wybuchem.

Dane techniczne

• zabezpieczenie termiczne dla silników wyposażonych w czujniki temperatury uzwojeń
• ciągła kontrola rezystancji podłączonych czujników temperatury uzwojeń silnika
• ochrona termiczna dla silników standardowych i przeciwwybuchowych (EX)
• awaria sygnalizowana wskaźnikiem LED
• sygnalizacja przegrzania silnika na zaciskach wbudowanego styku przełączającego
• stopień ochrony IP20 (montaż na szynie DIN, szerokość 35 mm)
• zasilanie modułu 1x230V
• maksymalna temperatura pracy 55°C

Aby ochronić silnik przed przegrzaniem, w przypadku nagłej zmiany rezystancji, następuje przełączenie wewnętrznego przekaźnika (250 VAC/3 A). Moduł przekazuje sygnał do wyłączenia stycznika znajdującego się w torze zasilania silnika. Po ostygnięciu silnika i zresetowaniu wyłącznika za pomocą przycisku Reset lub poprzez wyłączenie całego układu na 10-15 s, możliwy jest ponowny rozruch wentylatora.

Uwaga: Stycznik, lampkę, bezpieczniki należy nabyć oddzielnie.
