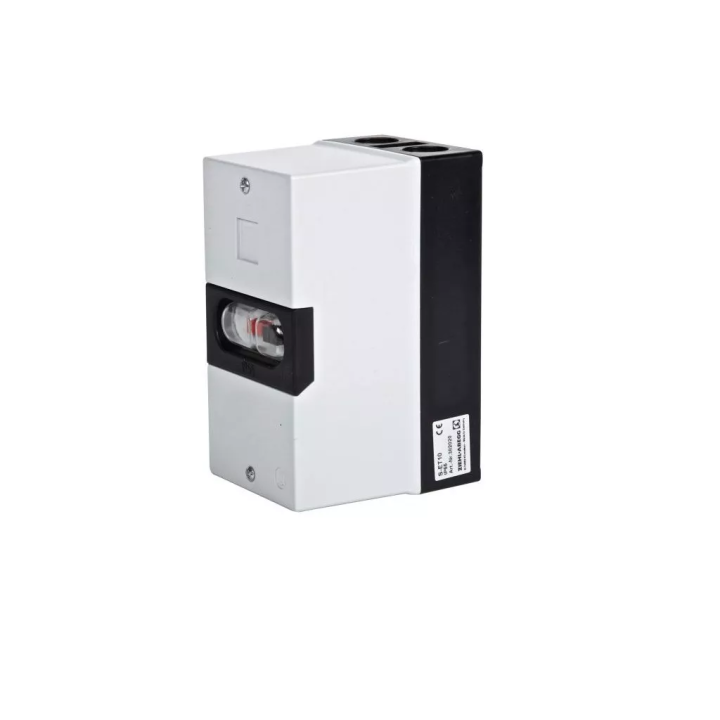

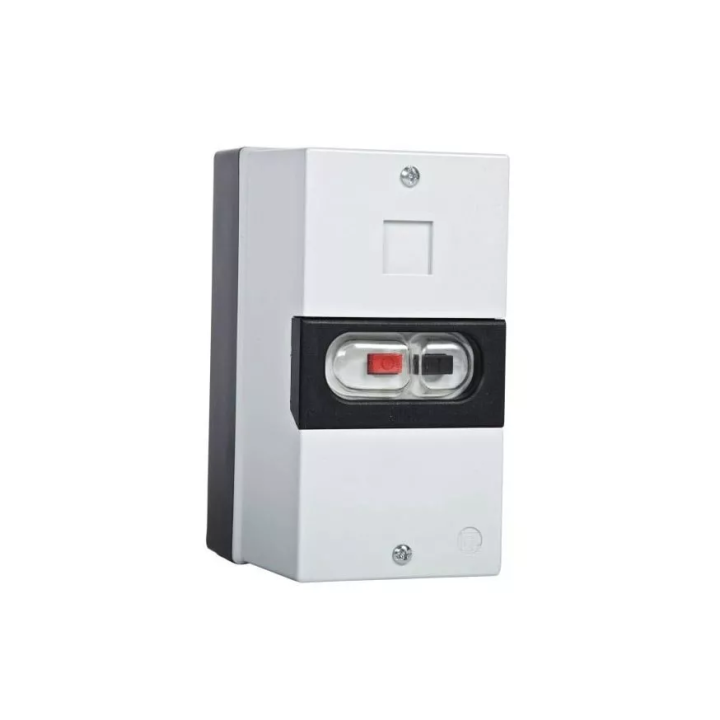

Harmann - automatyka - wyłącznik z ochroną termiczną SET

Przekaźnik ochrony termicznej dla jednofazowych 1~230 V silników wentylatorów, posiadających wyprowadzenie końcówek termokontaktu (ozn. TK, TW, TB, TP, PTO) poza obudowę silnika (puszka lub kabel przyłączeniowy wentylatora).

Dane techniczne

• wyłącznik z ochroną termiczną
• stała nastawa wyłączająca 10 A
• znamionowe napięcie zasilania 1~230 V
• zakres prądu znamionowego silnika 0,4-10,0 A
• stopień ochrony IP20 (montaż na szynie DIN, model SET10E)
• stopień ochrony IP54 (montaż natynkowy, model SET10)
• maksymalna temperatura pracy 40°C (55°C dla modelu SET10E)

Aby podłączyć dwa przewody termokontaktu, należy wykonać mostek zgodnie ze schematem. Po dostatecznym ostygnięciu uzwojeń silnika możliwe jest ponowne załączenie - jeśli stanie się to za szybko, nastąpi wyłączenie po upływie maksymalnie 60 s. Zdjęcie zasilania nie powoduje zmiany stanu załączenia.

Wyposażenie opcjonalne stanowi styk pomocniczy ZB (1NO- +1NC) oraz blokada przed nieautoryzowanym uruchomieniem.
