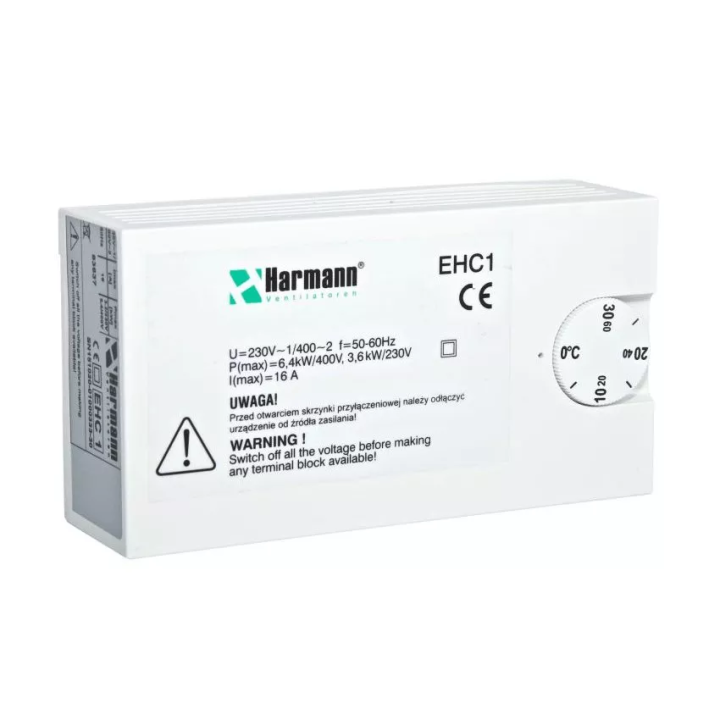

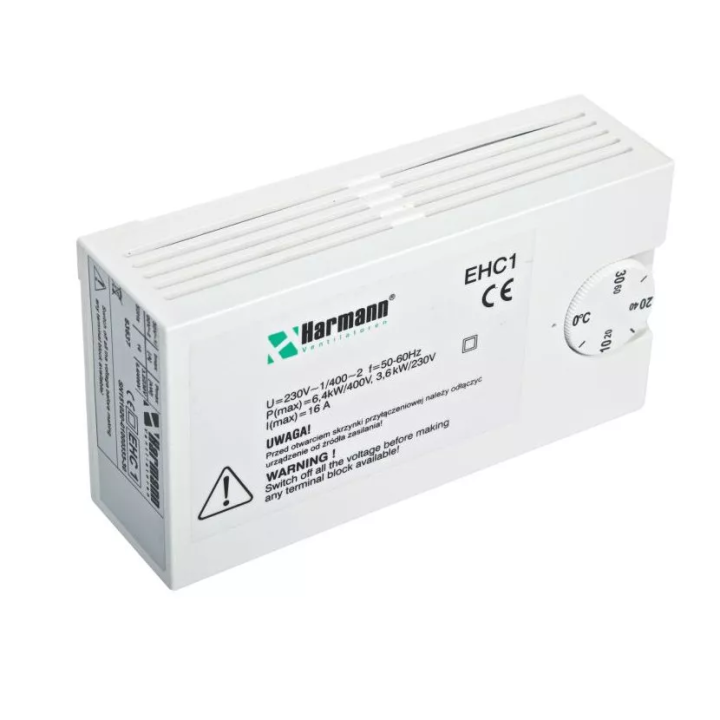

Harmann - automatyka - sterownik nagrzewnic elektrycznych EHC 1

Sterownik posiadający regulator proporcjonalny do współpracy z elektrycznymi nagrzewnicami powietrza zasilanymi napięciem jednofazowym (1~230 V) o mocy maksymalnej 3,2 kW oraz dwufazowym (2~400 V) o maksymalnej mocy 6,4 kW i natężeniu prądu do 16 A.

Dane techniczne

• sterownik z regulatorem proporcjonalnym
• automatyczne dopasowanie do napięcia zasilania
• wykrywanie podłączonych czujników
• stopień ochrony IP20
• do montażu ściennego
• urządzenie należy włączyć szeregowo pomiędzy źródłem zasilania a nagrzewnicę elektryczną
• zasilanie grzałek włączane poprzez triak przy zerowym kącie fazowym w celu wyeliminowania zakłóceń
• tryb pracy ustawiany za pomocą przełącznika pod obudową
• szerokość 150 mm
• wysokość 80 mm
• głębokość 45 mm
• maksymalna temperatura 30°C

Tryby pracy

• regulacja temperatury w pomieszczeniu w zakresie 0-30°C w oparciu o odczyt z wbudowanego czujnika temperatury (Tint)
• regulacja temperatury nawiewu w zakresie 0-30°C lub 0-60°C w oparciu o odczyt z czujnika temperatury TJK10K (Tlimit) umieszczonego w kanale za nagrzewnicą
• regulacja temperatury w pomieszczeniu w zakresie 0-30°C w oparciu o odczyt z dwóch czujników TJK10K (Tlimit, Texh), w tym trybie wartość minimalną (0-20°C) oraz maksymalną (25-60°C) temperatury nawiewu kontrolowanej przez czujnik Tlimit ustala się za pomocą potencjometrów MIN/MAX wewnątrz obudowy

Sterownik umożliwia aktywację nocnego obniżenia temperatury przy pomocy zewnętrznego styku bezpotencjałowego podłączonego do zacisków Timer, w zakresie 0-10°C (potencjometr NIGHT).

Uwaga: Czujniki TJK10K należy nabyć oddzielnie.
