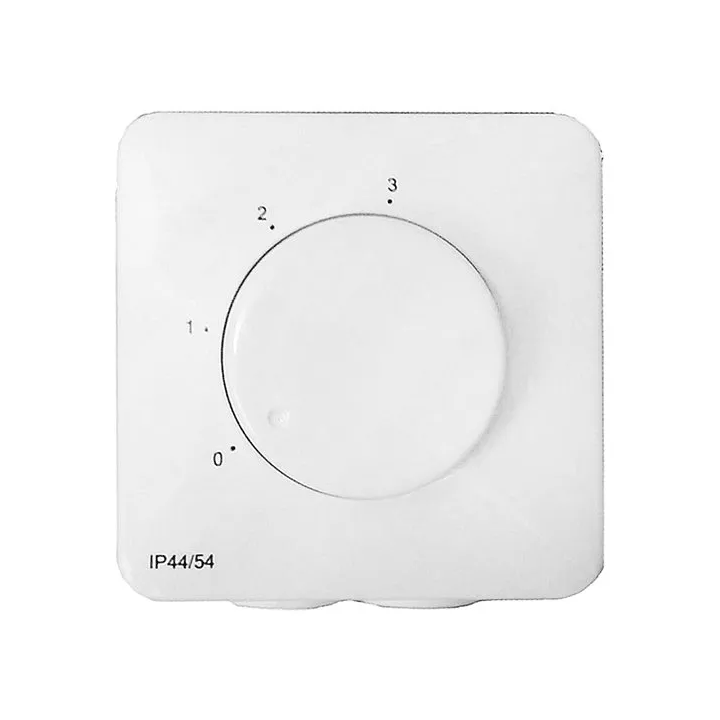

Venture Industries - Zubehör - Inter-4P-Gangschalter

Drehzahlschalter w (0-1-2-3) nur für Ventilatoren mit dreistufigen Einphasenmotoren (230 V, 50 Hz).

Technische Daten

• Anzahl der Phasen 1
• Stromversorgung 230 V/50 Hz
• maximale Belastung 12 A
• Schutzart IP44
• Breite 84 mm
• Höhe 81 mm
• Tiefe 37 mm
• Aufputz- oder Unterputzmontage

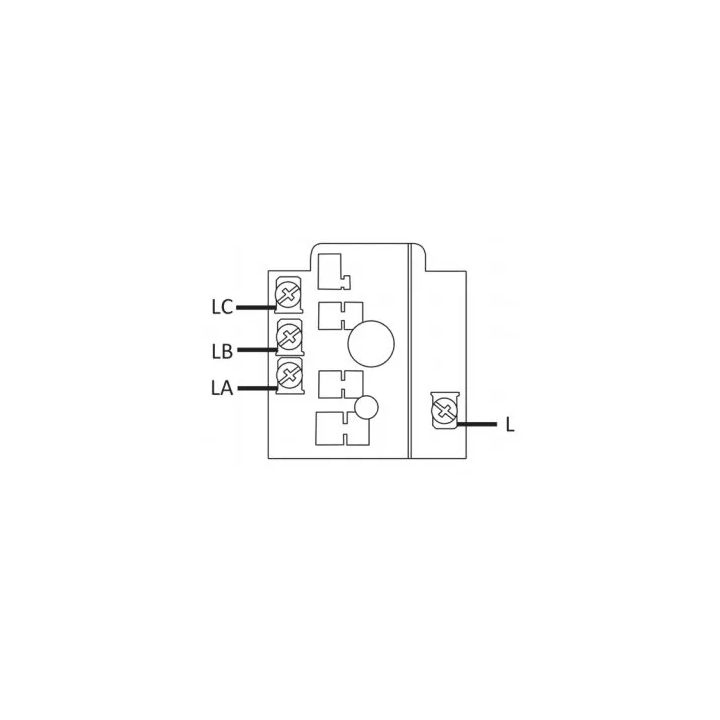

Schaltplan

Hinweis: Geschwindigkeitsschalter können nur mit Ventilatoren funktionieren, die mit mehrstufigen Motoren ausgestattet oder für die Spannungsregelung geeignet sind (0-YD-Schalter). Es sollten Getriebeschalter mit einem Schaltsystem verwendet werden, das dem Lüftermotordiagramm entspricht.
