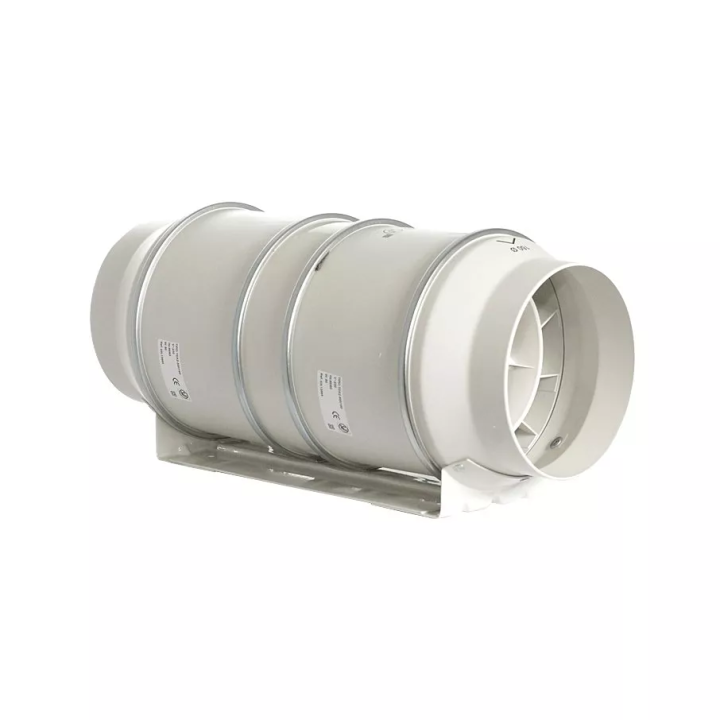

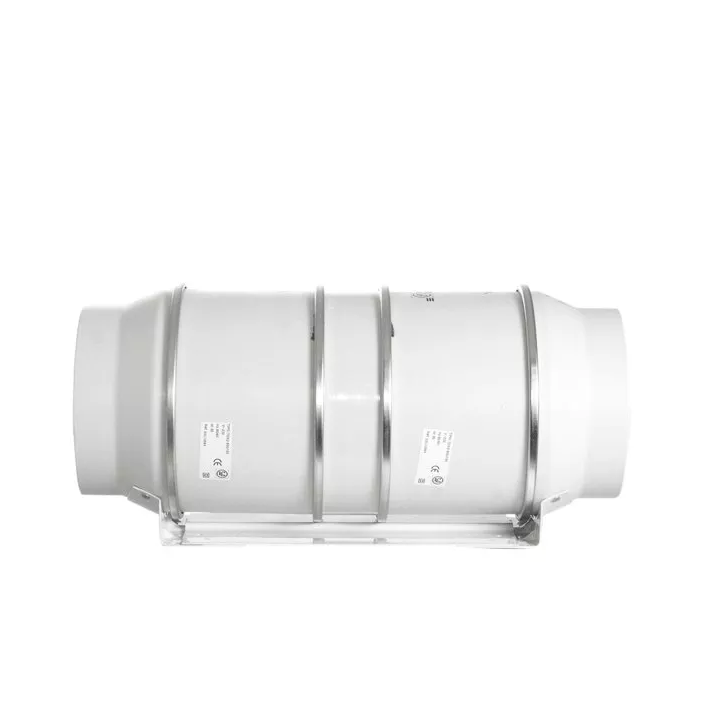

Venture Industries - TDx2-Kanalventilator

Kanalventilator zur Belüftung von Räumen mit geringer Staubigkeit. Angepasst für die Montage in vertikaler oder horizontaler Position in Lüftungskanälen mit Durchmessern von 100 bis 400 mm. Es wird als Abluft- und Versorgungslüftung von Wohnungen, Büros, einem Geschäft, Catering-Einrichtungen und in Zusammenarbeit mit mit Fettfiltern ausgestatteten Haushaltsküchenhauben verwendet.

Design

• Einzigartiges Design, dank dessen hoher Druck und Effizienz mit minimalem Geräuschpegel erreicht werden können
• Das Design ermöglicht eine Wartung, ohne dass der Lüftungskanal zerlegt werden muss
• zweistufige TDx2-Modelle bestehen aus zwei einstufigen Modulen in TD auf einem gemeinsamen Montagerahmen
• TDx2-Modelle in Standarddurchmessern von 125 bis 250 mm erhältlich
• Polypropylengehäuse (Modelle 160, 250, 350, 500, 800)
• Gehäuse aus mit Epoxidfarbe lackiertem Stahlblech (Modelle 1000, 1300, 2000, 4000, 6000)
• Laufräder aus ABS-Kunststoff (Modelle 160, 250, 350, 500, 800, 800N)
• Laufräder aus Aluminiumblech (Modelle 1000, 1300, 2000, 4000, 6000)

Elektromotor

• TD-Lüfter mit einphasigen (220-240 V / 50 Hz) Induktions-Käfigläufermotoren (Modelle 160, 250, 350) und einphasigen (220-240 V / 50 Hz) mit einem externen Rotor (Modelle 500, 800, 1000, 1300, 2000) , 4000, 6000) gemäß den Normen UNE 20-113 und IEC 34-1
• Kugellager
• zur Spannungsdrehzahlregelung
• Schutzart IP44, Wicklungsisolationsklasse B (Modelle 160-2000)
• Schutzart IP54, Wicklungsisolationsklasse F (Modelle 4000 und 6000)
• Serienmäßig mit Zwei-Gang-Motoren ausgestattet, die für zwei Geschwindigkeiten ausgelegt sind (von 160 bis 2000)
• Wicklungsschutz gegen Überlastung: Sicherungen (Modelle 160, 250 und 350); automatische Sicherung (andere Modelle)

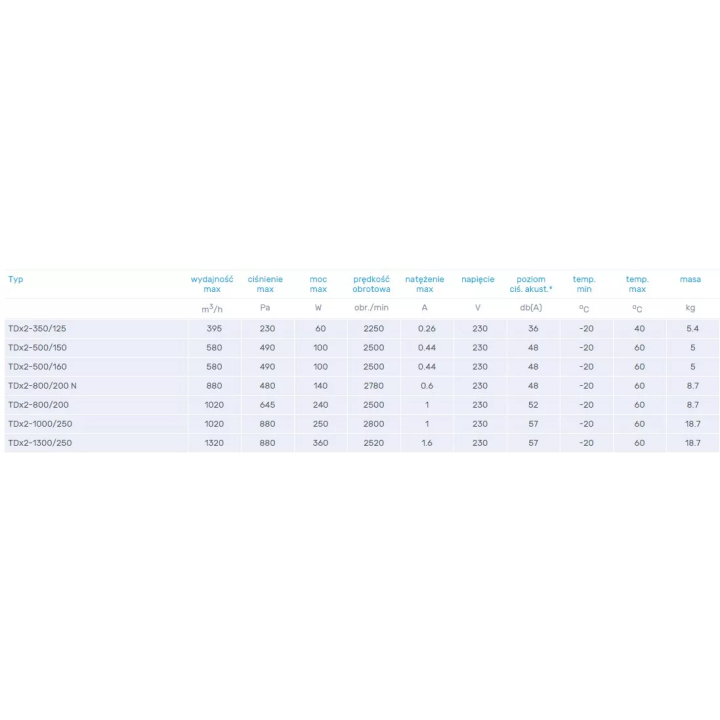

Technische Daten

* gemessen in einem Abstand von 3 m vom Lüfter
