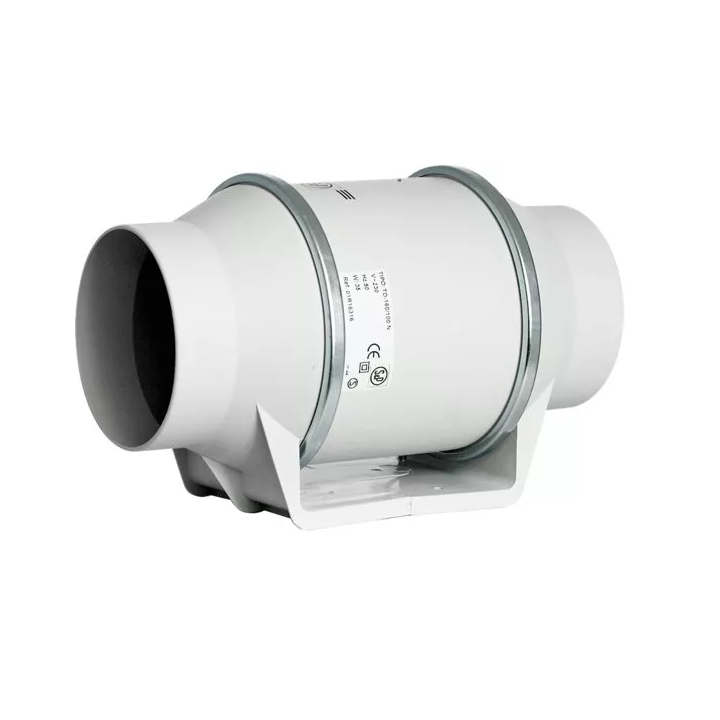

Venture Industries - TD-Kanalventilator

Kanalventilator zur Belüftung von Räumen mit geringer Staubigkeit, geeignet für die Installation in vertikaler oder horizontaler Position in Lüftungskanälen mit Durchmessern von 100 bis 400 mm. Es wird als Abluft- und Versorgungslüftung von Wohnungen, Büros, einem Geschäft, Catering-Einrichtungen und in Zusammenarbeit mit mit Fettfiltern ausgestatteten Haushaltsküchenhauben verwendet.

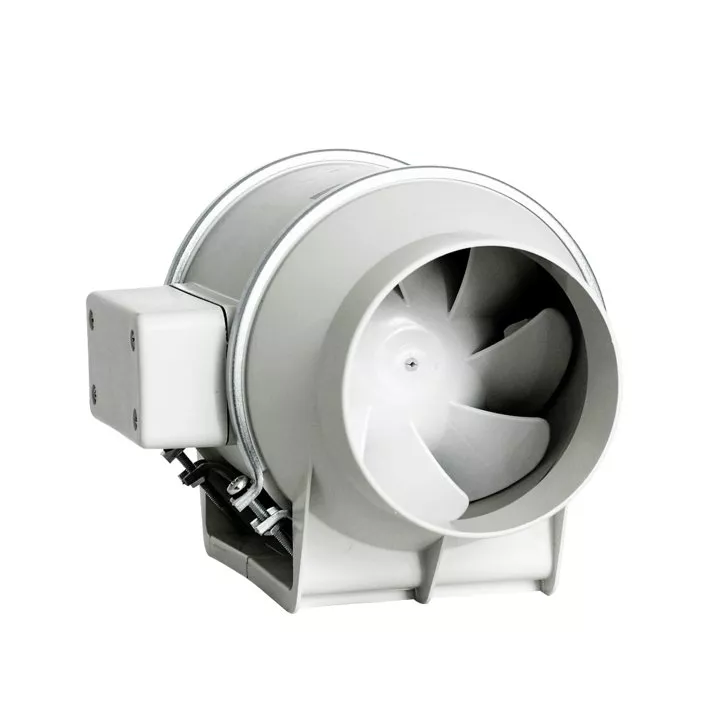

Design

• Kunststofflaufrad (Modelle 160, 250, 350, 500, 800, 800N)
• Aluminiumblech (Modelle 1000, 1300, 2000, 4000, 6000)
• Kunststoffgehäuse (Modelle 160, 250, 350, 500, 800, 800N)
• Gehäuse aus Stahlblech mit Epoxid-Polyester-Lackierung (Modelle 1000, 1300, 2000, 4000, 6000)
• Zugang zum Motor nach dem Lösen der Befestigungsklammern

Elektromotor

• Einphasenmotoren mit 230 V / 50 Hz (Modelle 160-350)
• Einphasenmotoren 230 V / 50/60 Hz (Modelle 500-2000)
• Dreiphasenmotoren mit 400 V / 50 Hz (Modelle 4000 TRIF, 6000 TRIF)
• Schutzart IP44, Wicklungsisolationsklasse B (Modelle 160-2000)
• Schutzart IP54, Wicklungsisolationsklasse F (Modelle 4000-6000)
• Kugellager
• zur Spannungsregelung (Einphasenmotoren)
• zur Frequenzregelung (Drehstrommotoren)
• Zwei-Gang (Gangschalter empfohlen in REGUL-2; Modelle 160-350)
• Leerlauf tr (Schalter in INTER 4P empfohlen; Modelle 500-2000)
• thermischer Wicklungsschutz gegen Überlastung: Sicherung (Modelle 160-350); automatische Sicherung (andere Modelle)

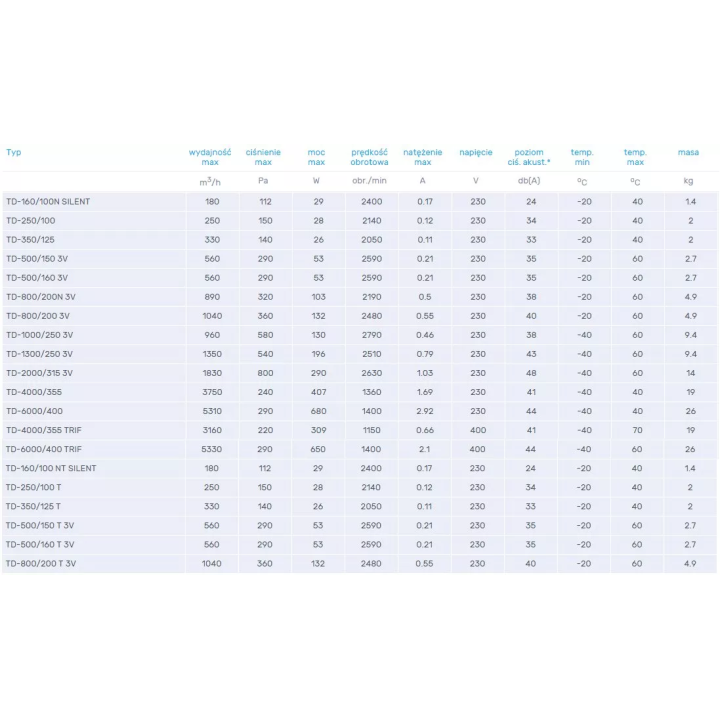

Technische Daten

* gemessen in einem Abstand von 3 m vom Lüfter

Verfügbare Varianten

• einstufige TD-Modelle, Durchmesser 355 und 400 mm (Modelle TD-4000/355 und TD-6000/400)
• zweistufige TD-Modelle, Durchmesser 100 und 125 mm (Modelle TD-160/100, TD-250/100 und TD-350/125)
• dreistufige TD-Modelle, Durchmesser 150-315 mm (Modelle TD-500/150, TD-500/160, TD-800/200, TD-800 / 200N, TD-1000/250, TD-1300/250, TD- 2000/315)
• einstufige TD-Modelle mit einstellbarer Zeitverzögerung (1-30 min), Standarddurchmesser 100-200 mm
