Purmo - Aquilo FMK 90 Grabenheizung

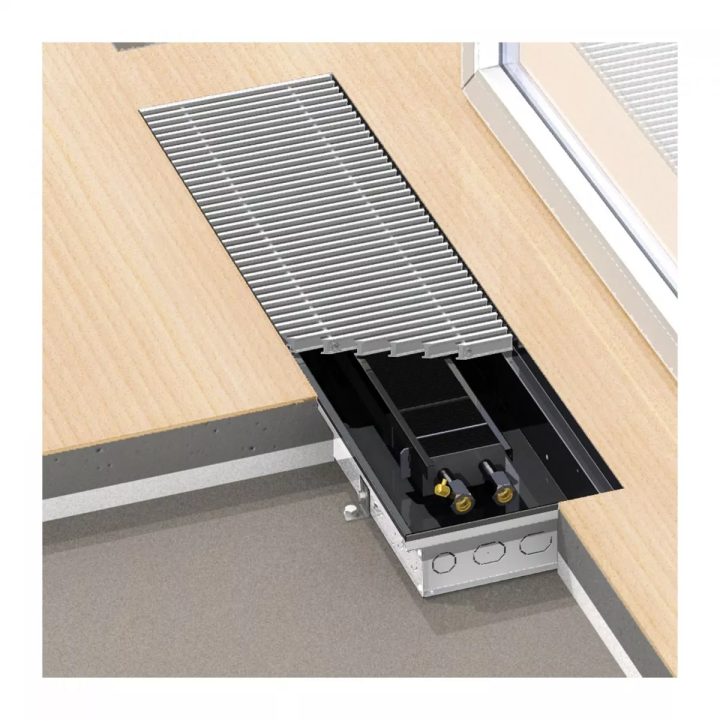

Aquilo FMK ist eine kanallose Heizung ohne Lüfter. Bestimmt für Fußböden von beheizten Räumen. Das Heizelement ist ein Kupfer-Aluminium-Wärmetauscher, der in einer verzinkten Stahlwanne montiert ist. Die Badewanne (von innen) und der Wärmetauscher sind schwarz lackiert. Von oben ist der Kühler durch ein Quer- oder Längsdeckelgitter geschützt (separat zu bestellen).

Technische Daten

• Wärmetauschermaterial: Kupferrohre mit Aluminiumlamellen
• Badewannenmaterial: Standardmäßig verzinktes Stahlblech (innen schwarz pulverbeschichtet RAL 9005); optionaler Edelstahl
• Gittermaterial: Holz (Eiche, Buche); Duraluminium (natürlich, hellbraun, dunkelbraun oder schwarz); Edelstahl
• Anschlüsse 2 x G 1/2 '' Innengewinde
• Arbeitsdruck 10 bar
• Druck 13 bar
• Maximaltemperatur 110 ° C.

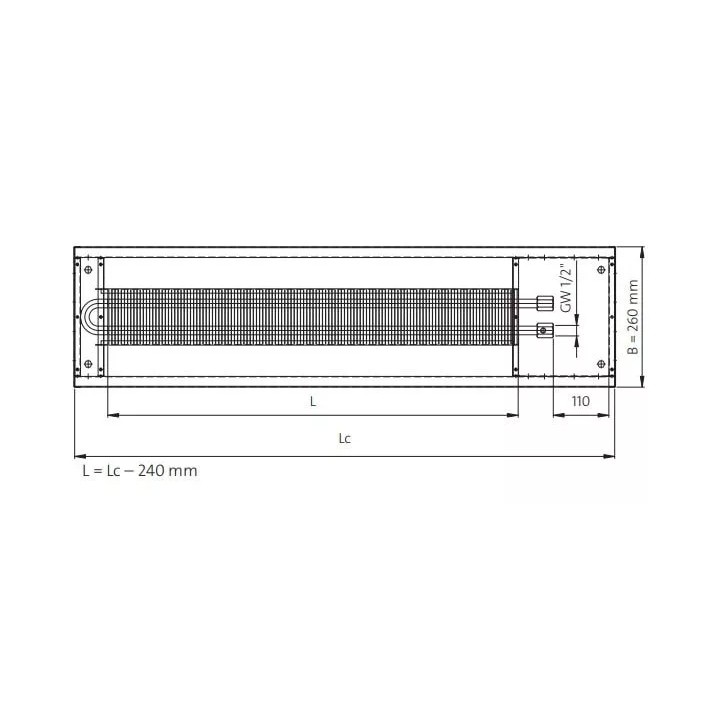

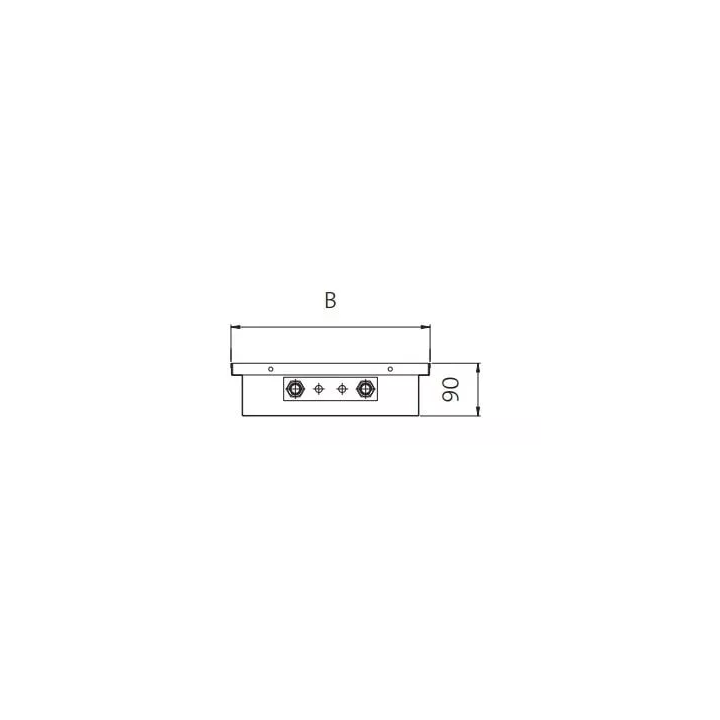

• Höhe 90 mm
• Länge von 1000 bis 3500 mm
• Breite 180, 260, 290, 340, 420 mm
• 10 Jahre Garantie

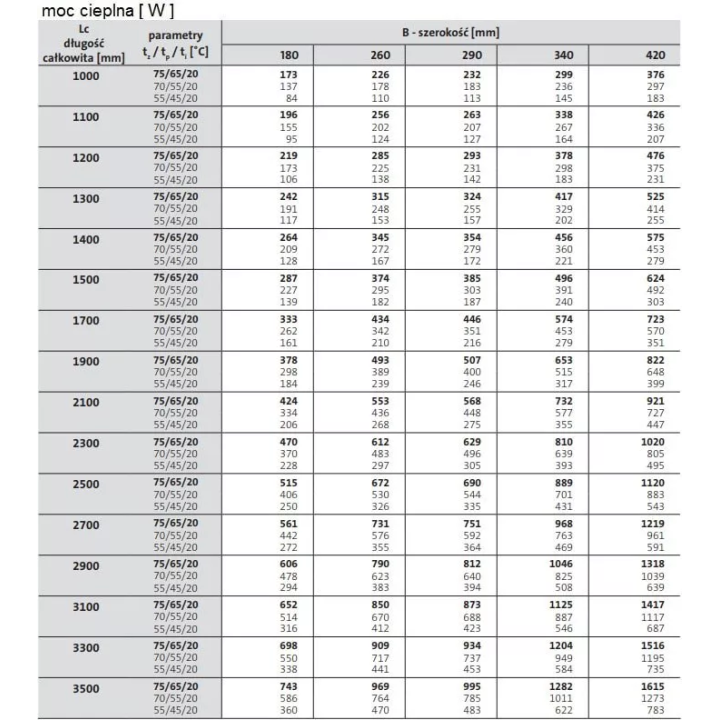

Wärmeleistung des Heizkörpers gemäß PN-EN 442.

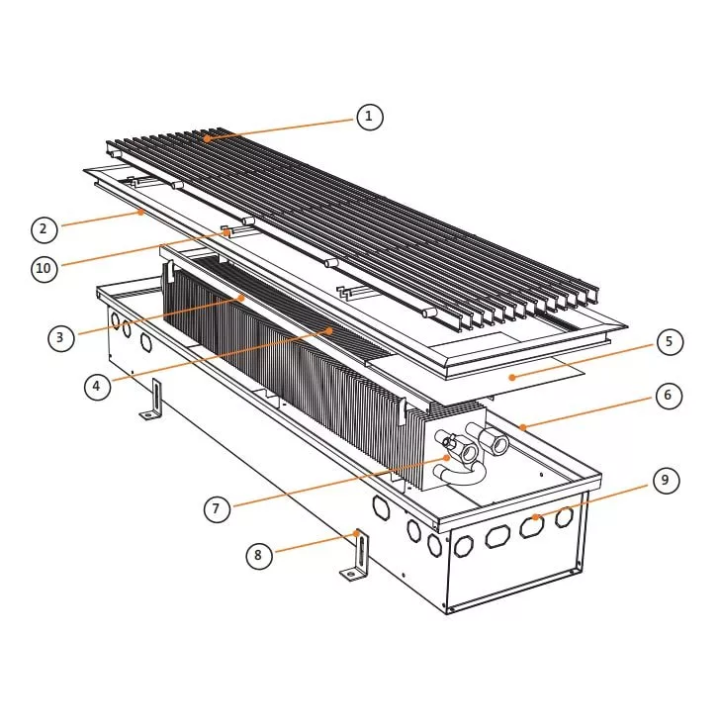

Bau

1 - Aufroll- oder Längsgitter - Die Zeichnung zeigt das Längsgitter, für das die Verwendung von Bewehrungsstangen erforderlich ist
2 - optionale Endbearbeitungsstreifen Typ L, Z oder U (nur für PML-, PMZ- und PMU-Gitter; nicht verfügbar für Typ PMO) - Die Zeichnung zeigt den Typ Z-Streifen
3 - Konvektionsplatte
4 - Wärmetauscher
5 - Anschluss der Abdeckplatte an die Zentralheizungsanlage
6 - Heizkörperbadewanne
7 - Entlüftung
8 - Befestigungselemente am Boden
9 - Anschlussdurchlässe für Zentralheizungsanlage (zum Ausfall)
10 - Verstärkungsstangen (nur für Längsgitter)

Ausrüstung

Wärme:

• manuelle Entlüftung
• zwei Seitenabdeckungen für den Wärmetauscher
• Satz flexibler 10 cm langer Edelstahlverbindungen mit G 1/2 '' Gewinde

Bath:

• Nivellierschrauben M8x30 mm mit Innensechskant (für Wannenlänge bis 2,5 m - 4 Stk., Über 2,5 m - 6 Stk.)
• 4 Befestigungselemente mit Befestigungsschrauben für die Badewanne am Boden
• Durchbruchbuchsen zum Anschluss von Zentralheizungsanlagen
• 2 Gummitüllen zum Anschluss der Elektroinstallation
• Abdeckungen der Stahlblechabdeckung zum Wärmetauscher
• Eine Faserplatte, die den Wärmetauscher und die Badewanne vor Beschädigung oder Verunreinigung während der Installation und vor Verformung der Badewanne während des Betonierens schützt
