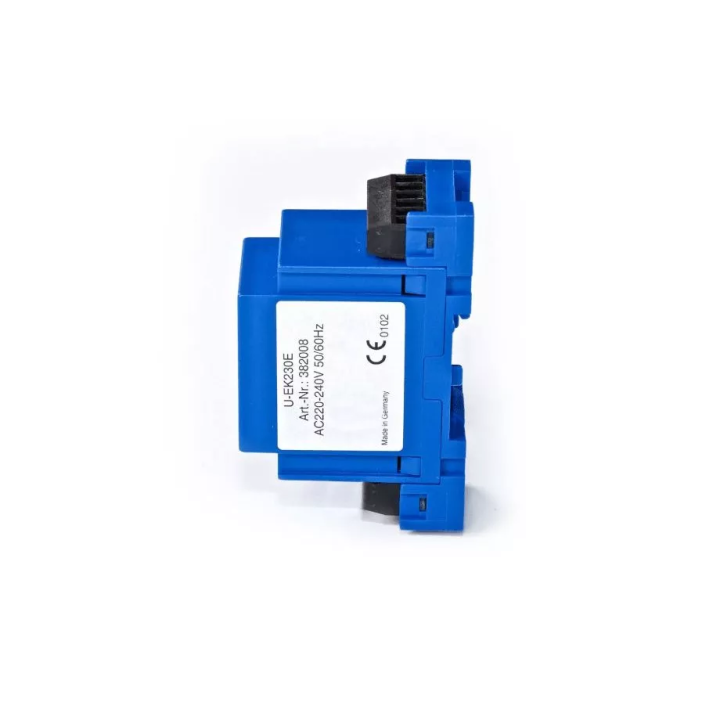

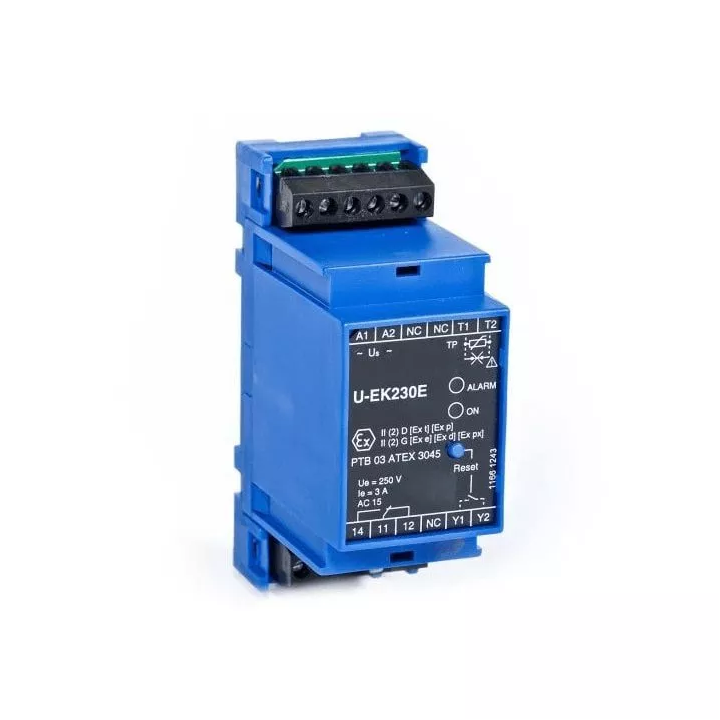

Harmann - Automatisierung - Leistungsschalter U-EK230E

Wärmeschutzvorrichtung für ein- und dreiphasige Standard- und explosionsgeschützte (EX) Motoren mit PTC-Posistortemperatursensoren. Bei Motoren in EX muss das Gerät außerhalb des explosionsgefährdeten Bereichs installiert werden.

Technische Daten

• Wärmeschutz für Motor mit Wicklungstemperatursensoren
• Kontinuierliche Widerstandsprüfung des angeschlossenen Sensors bei der Temperatur der Motorwicklungen
• Wärmeschutz für Motoren in Standard und explosionsgeschützt (EX)
• Fehler durch LED-Anzeige angezeigt
• Signalisierung der Motorüberhitzung an den Klemmen des eingebauten Schaltkontakts
• Schutzart IP20 (DIN-Schienenmontage, 35 mm breit)
• Stromversorgung des 1x230V-Moduls
• maximale Arbeitstemperatur 55 C.

Um den Motor vor Überhitzung zu schützen, schaltet das interne Relais (250 VAC / 3 A) bei einer plötzlichen Widerstandsänderung. Das Modul sendet ein Signal zum Ausschalten des im Motorleistungspfad befindlichen Schützes. Nachdem der Motor abgekühlt ist und der Schalter mit der Reset-Taste oder durch Ausschalten des gesamten Systems für 10-15 s zurückgesetzt wurde, kann der Lüfter neu gestartet werden.

Hinweis: Schütz, Lampe und Sicherungen müssen separat erworben werden.
