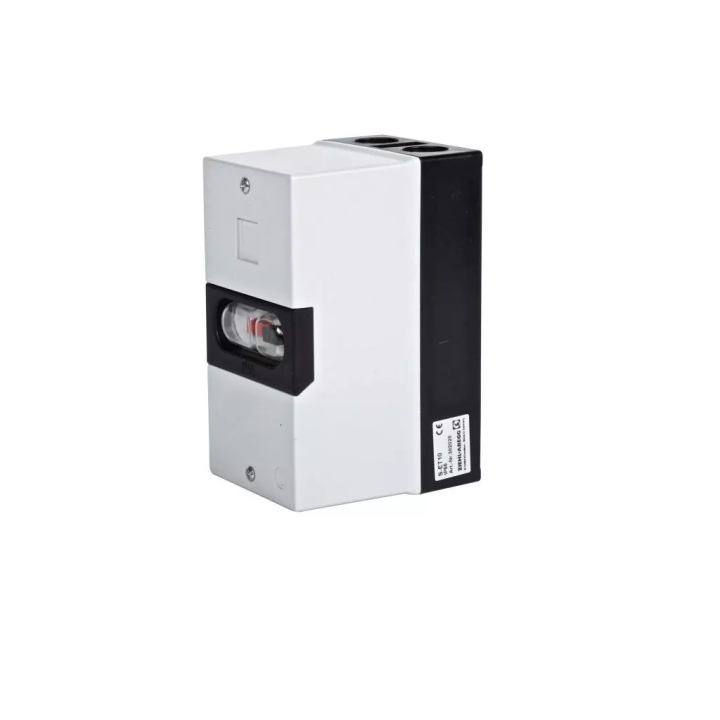

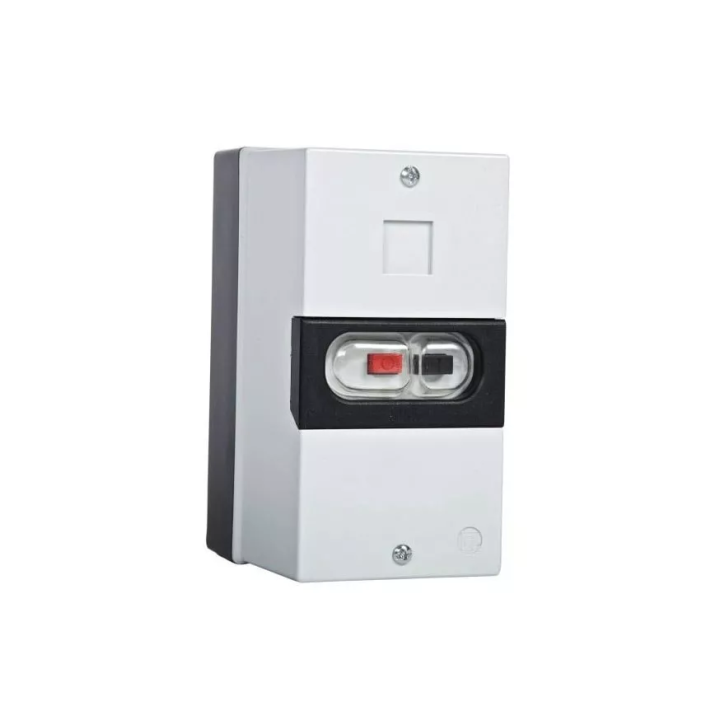

Harmann - Automatisierungsschalter mit Wärmeschutz SET

Wärmeschutzrelais für einphasigen 1 ~ 230-V-Motor mit eingebautem Lüfter und einem Ende der Thermokontaktklemmen (mit TK, TW, TB, TP, PTO gekennzeichnet) außerhalb des Motorgehäuses (Kasten oder Lüfteranschlusskabel).

Technische Daten

• Schalter mit Wärmeschutz
• feste Abschalteinstellung 10 A.
• Nennversorgungsspannung 1 ~ 230 V.
• Motornennstrombereich 0,4-10,0 A.
• IP20-Schutz (DIN-Schienenmontage, Modell SET10E)
• Schutzart IP54 (Aufputzmontage, Modell SET10)
• maximale Arbeitstemperatur 40 ° C (55 ° C für SET10E-Modell)

Um zwei Thermokontaktdrähte zu verbinden, bauen Sie eine Brücke gemäß dem Diagramm. Nach ausreichender Kühlung der Motorwicklungen kann diese wieder eingeschaltet werden - wenn dies zu schnell geschieht, schaltet sie sich nach maximal 60 s aus. Die Stromversorgung ändert den Schaltzustand nicht.

Optionale Ausstattung ist ein Hilfskontakt ZB (1NO- + 1NC), der gegen unbefugtes Starten blockiert.
