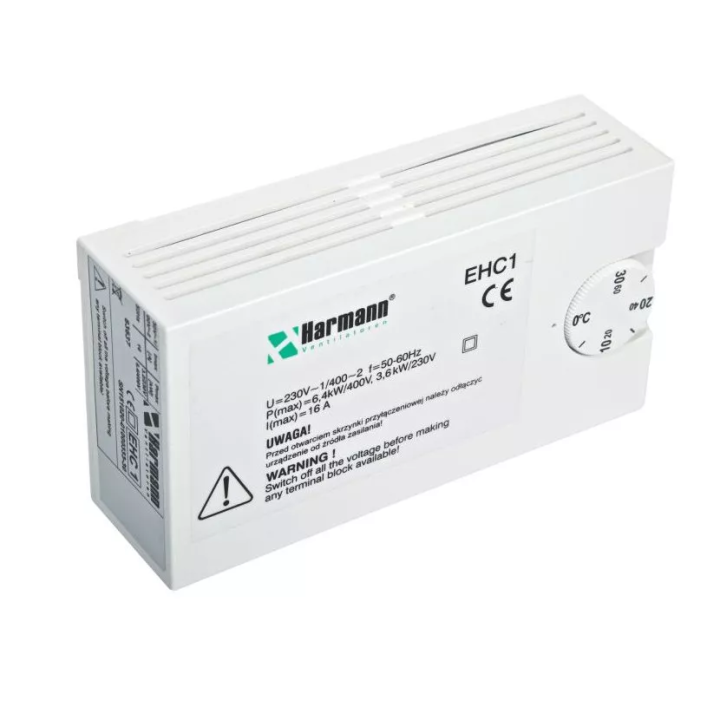

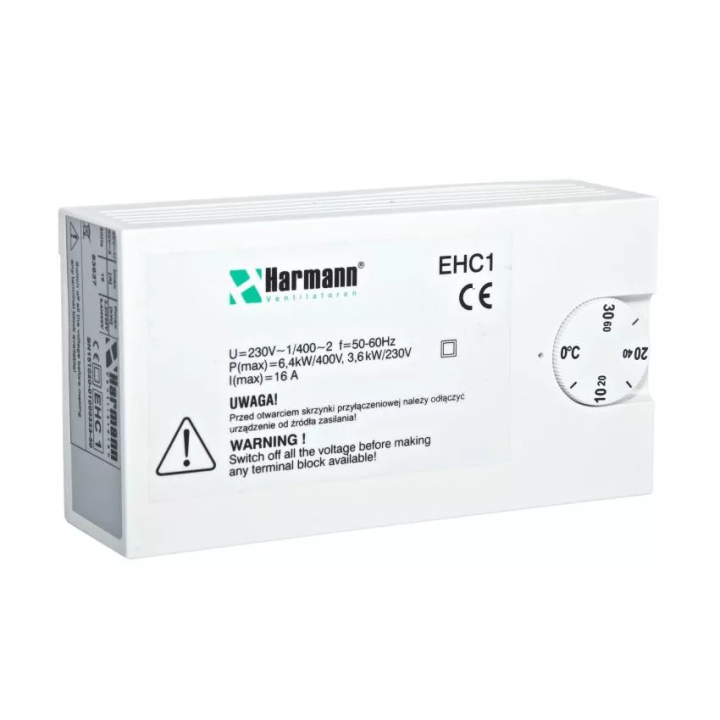

Harmann - Automatisierung - elektrische Heizungsregler EHC 1

Die Steuerung verfügt über eine Steuerung, die proportional zur Zusammenarbeit mit elektrischen Lufterhitzern ist, die mit einer einphasigen Spannung (1 ~ 230 V) mit einer maximalen Leistung von 3,2 kW und einer zweiphasigen Spannung (2 ~ 400 V) mit einer maximalen Leistung von 6,4 kW und einer Stromstärke von bis zu 16 A betrieben werden.

Technische Daten

• Regler mit Proportionalregler
• automatische Anpassung an die Versorgungsspannung
• Erkennung des angeschlossenen Sensors in
• Schutzart IP20
• zur Wandmontage
• Das Gerät sollte in Reihe zwischen der Stromquelle und der elektrischen Heizung geschaltet werden
• Die Heizung wird über einen Triac im Phasenwinkel Null eingeschaltet, um Störungen zu vermeiden
• Die Betriebsart wird über einen Schalter unter dem Gehäuse eingestellt
• Breite 150 mm
• Höhe 80 mm
• Tiefe 45 mm
• Maximale Temperatur 30 ° C.

Arbeitsmodi

• Raumtemperaturregelung im Bereich von 0-30 C basierend auf der Anzeige des eingebauten Temperatursensors (Tint)
• Luftversorgungstemperaturregelung im Bereich von 0-30 C oder 0-60 C basierend auf der Anzeige des Temperatursensors TJK10K (Tlimit) im Kanal nach der Heizung
• Raumtemperaturregelung im Bereich von 0 bis 30 ° C basierend auf der Anzeige von zwei Sensoren in TJK10K (Tlimit, Texh), in diesem Modus der Minimalwert (0 bis 20 ° C) und das Maximum (25 bis 60 ° C) der vom Sensor gesteuerten Vorlauftemperatur Tlimit wird mit einem Potentiometer in MIN / MAX im Gehäuse eingestellt

Der Regler ermöglicht die Aktivierung der Nachttemperaturreduzierung über einen externen potentialfreien Kontakt, der an die Klemme im Timer im Bereich von 0-10 C (NIGHT-Potentiometer) angeschlossen ist.

Hinweis: TJK10K-Sensoren müssen separat erworben werden.
