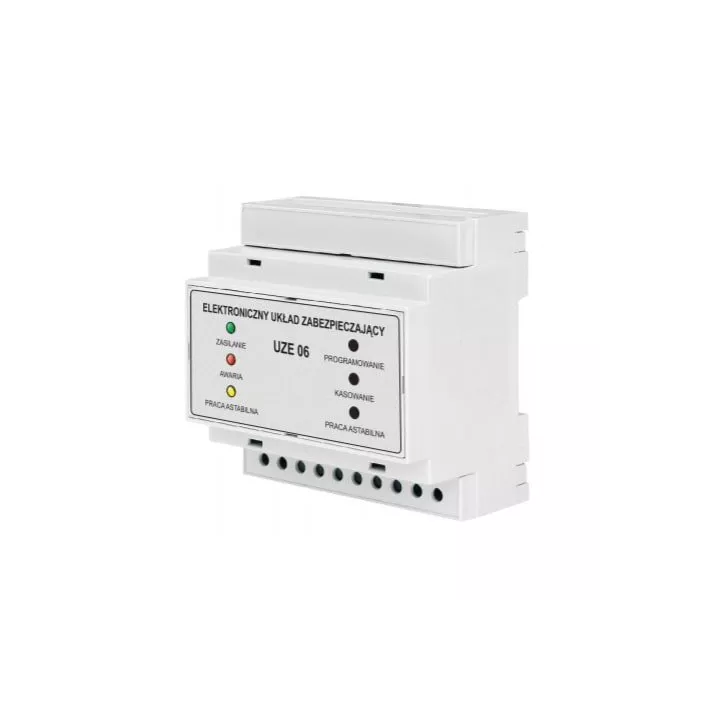

DK System - WEU elektronisches Sicherheitssystem 06

Elektronisches Schutzsystem WEU 06. Es dient zum Schutz von Pumpen vor dem Laufen ohne Wasser, dem sogenannten „Trockenlauf“, Überlastung und fehlender Wasserdurchfluss im System. Das System funktioniert, indem es kontinuierlich die Stromaufnahme des Pumpenmotors misst und mit den voreingestellten Stromwerten "Trockenlauf" und "Überlast" vergleicht. Bei Überschreiten der eingestellten Werte beträgt der Countdown der Auslösezeit ca. 3 Sekunden. Bei anhaltender Störung wird nach Ablauf der Zeit die Pumpensteuerung abgeschaltet. Ist die Fehlerzeit kürzer als die Auslösezeit, wird der Timer unterbrochen und der Timer zurückgesetzt. Bei Pumpen mit einer Versorgungsspannung von 3x400 V verhält sich das System bei fehlender Versorgungsspannung in der Messphase wie bei einem Trockenlauf, bei fehlender Spannung in einer der anderen Phasen verhält sich das System als ob es war überladen. Das System ist in einem Modulbox-Gehäuse aus Kunststoff untergebracht, das für die Hutschienenmontage ausgelegt ist.

Technische Daten

• Nennversorgungsspannung 230, 400 V / 50 Hz
• Nennstrom - Steuerkontakt 8 A / 250 V
• Nennstrom 0-25 A / 50 Hz
• Schutzart IP20
• auf der Schiene zu bauendes System
• Reglerabmessungen 90 x 87 x 58 mm
• Umgebungstemperatur von 0 C bis + 40 C
• Betriebsart: M - monostabil (dauerhafte Pumpenabschaltung); A - astabil (Ausschalten - Pause - wiederholtes Einschalten), schaltbar
