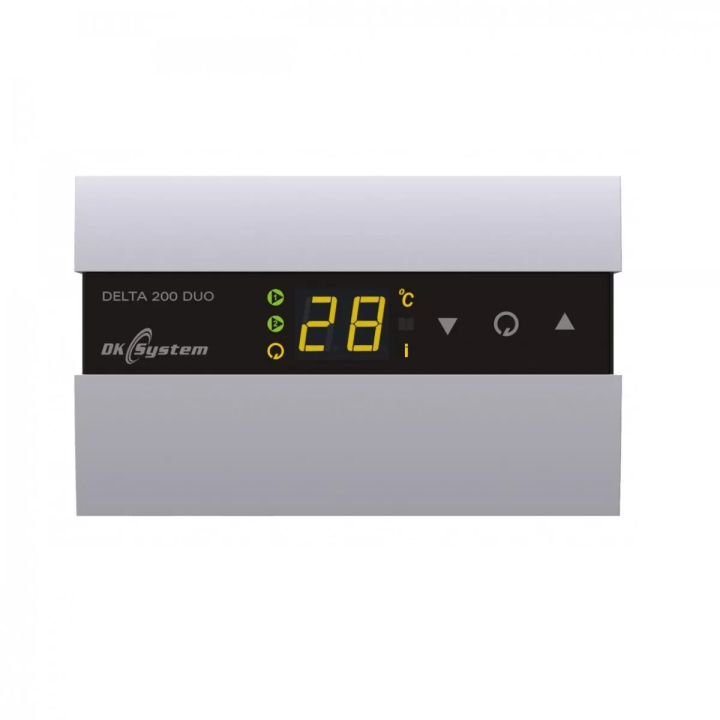

DK-System - Regler für Delta 200 Duo-Pumpen

Der Delta 200 Duo-Regler dient zum automatischen Ein- und Ausschalten von zwei Geräten in Abhängigkeit von der an den Sensoren gemessenen Temperatur. Die Hauptanwendung sind Hydrauliksysteme mit einer Zentralheizungs-Umwälzpumpe und einer Brauchwarmwasserbereiter-Ladepumpe (möglicherweise einer Umwälzpumpe). Die Steuerung kann auch zwei andere Empfänger steuern, deren Betrieb vom Erreichen des gewünschten minimalen oder maximalen Pegels durch die Temperatur an den Sensoren abhängt.

Controller-Funktionen

• Steuerung der Zentralheizungsumwälzpumpe und des Betriebs der zweiten Pumpe (Beladung des Warmwasserbereiters oder der Umwälzpumpe)
• Temperaturprogrammierung mit der Taste w
• Möglichkeit des Einschaltens des Dauerbetriebs der Zentralheizungspumpe
• Sensorausfallanzeige in der Temperatur
• Schutz der Pumpen vor Ablagerungen
• Möglichkeit der Zusammenarbeit mit einem Raumpanel
• Installationsschutzfunktion gegen Einfrieren und Überhitzen
• Möglichkeit des Hinzufügens einer Fernbedienung mit akustischer Alarmfunktion
• LED-Temperaturanzeige

Technische Daten

• Bereich der gemessenen Temperaturen von -9 ° C bis +99 ° C.
• Temperatureinstellbereich für die Zentralheizungspumpe von +10 C bis +90 C.
• Temperatureinstellbereich für Pumpe 2 von +10 C bis +90 C.
• Ausgangslast: Pumpe alle 100 W / 230 V, Pumpe Nr. 2 100 W / 230 V.
• Nennversorgungsspannung 230 V, 50 Hz
• elektrischer Schutz 2,5 A.
• relative Luftfeuchtigkeit <95%
• Schutzart IP40
• Isolationsklasse II
• Volltrennmodus
• Reglerabmessungen 145 x 90 x 45 mm
• Umgebungstemperatur von 0 ° C bis +40 ° C.

Betriebsarten

• u1 - Die Steuerung steuert die im Heizsystem arbeitenden Pumpen in gegenseitiger Abhängigkeit, wobei beispielsweise die Mindesttemperatur der Aktivierung der Warmwasserpumpe und die Prioritätsbedingungen für Warmwasser berücksichtigt werden
• u2 - Die Steuerung steuert Pumpen oder andere Geräte, die während der Arbeit keine gegenseitige Abhängigkeit erfordern oder wenn dies nicht einmal ratsam ist
• "Nur was" - die Steuerung steuert nur den Betrieb der Zentralheizungspumpe
